R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  Papiflat le Ven 11 Déc 2015 - 4:12

C'est pas mon truc,
mais ce que tu fais vaut le respect  Twisted Evil  faire et défaire c'est toujours faire , quelle "tête de..." chapeau !
Fais comme tu le sent et continu , je suis impatient de voir le résultat final   bien

Y a du massacre à la tronçonneuse qui m'épate quant au résultat moque

Papiflat


Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Sam 19 Déc 2015 - 19:39

comme je me fais pas mal de soucis sur ce putain de circuit,
je l'ai récupéré sur un topic voisin et j'ai commencé par me le redessiner,
histoire d'avoir un truc plus lisible et de pouvoir supprimer l'inutile plus facilement!
y a t'il un "lexique" des références de ce circuit (ceux dans les ronds sur chaque éléments autour)
si ça intéresse quelqu'un, je pourrais lui envoyer en mail une jpeg de meilleure définition

R65 custom pour tous les jours - Page 4 Circui10

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Dim 27 Déc 2015 - 11:27

alors voila, le "bon" circuit en premier, sans ajouts ni retraits ni modifs
(c'est marrant, j'étais sûr de l'avoir déjà posté???)
R65 custom pour tous les jours - Page 4 Circui12
les ronds rouges sont ceux qui me posaient problème, mais comme vous pouvez le voir dans le second circuit, c'est résolu, j'ai aussi retiré des trucs qui ne me servent à rien (compte tours, prise de voltmètre, etc etc)
R65 custom pour tous les jours - Page 4 Circui13
si yen a qui connaissent, qu'ils n'hésitent pas à me dire ce qui pourrait déconner!!
merci R65 custom pour tous les jours - Page 4 5172

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Lun 4 Juil 2016 - 18:38

ben alors? ya personne pour me répondre à propos du circuit?
un copain m'a modifié le carter qui remplace celui du démarreur et du filtre à air, c'est un truc en poly que j'ai acheté d'occase, et je comprends pourquoi, il n'y va pas!
quand je pense qu'il m'en a tiré un moule pour d'autres modèles , j'aurai du l'essayer sur le moteur avant!
bon c'est fait, alors j'ai modifié le truc: découpe dans la longueur parce qu'il n'est pas assez large! et comme je ne touche pas au poly, j'y suis super allergique, j'y ai mit des inserts en alu
R65 custom pour tous les jours - Page 4 3610

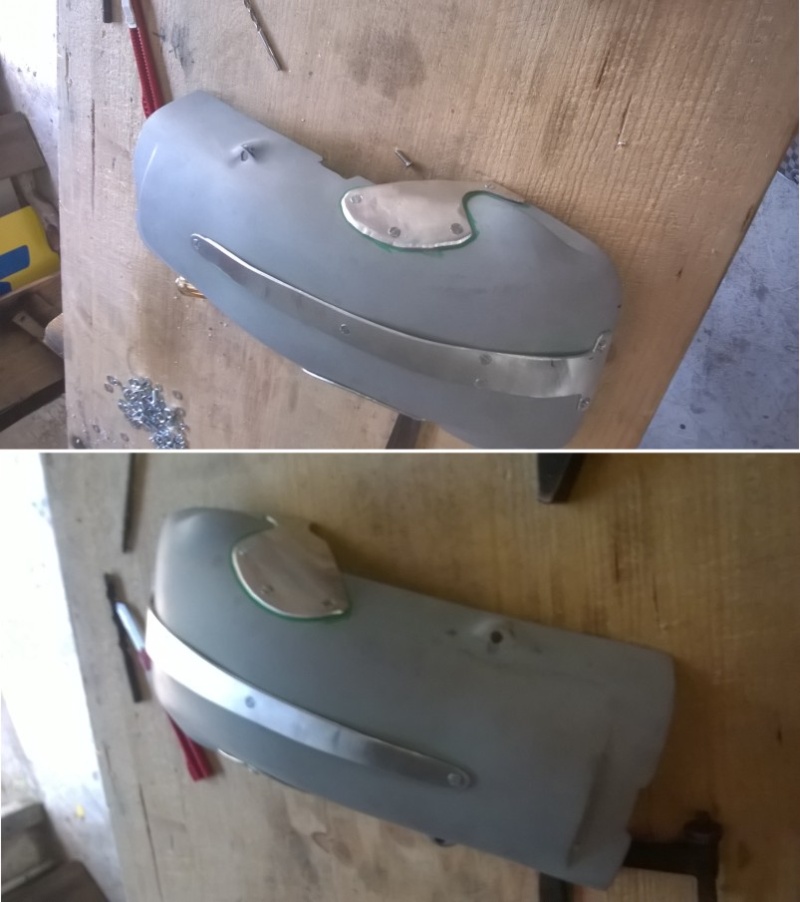

dans un des inserts latéraux il y aura le neiman et le bouton de démarreur
R65 custom pour tous les jours - Page 4 3710
une fois en place, ça me va! le poly sera de la couleur du moteur et les pièces en alu resteront polies
R65 custom pour tous les jours - Page 4 3810
R65 custom pour tous les jours - Page 4 5172

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  Flat65 le Jeu 7 Juil 2016 - 11:25

Salut,
Curieux ton couvercle démarreur, ça lui donne un air exo-squelette - Alien Return clin

Pour ton cablage, je ne suis pas specialiste, mais quelques remarques   :
Si dans le repère 9 tu as mis le voyant de charge (un des 2 rouge ?), à mon avis ça ne marchera pas. Le voyant de charge ne doit pas se mettre à la masse.
Sur R65 pour le voyant de charge, c'est un fil vert et un fil bleu (un qui est commun au + 12 V, et l'autre qui va au pont de diodes), à confirmer par les experts du forum !!
Y'a aussi un truc bizarre dans le phare, l'éclairage tableau de bord est commun à la veilleuse et fonctionne aussi avec le contacteur à clé sur la position "parking feux de position". A voir si tu conserves ces fonctions ...
Bon courage !
Flat65
Flat65


Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Jeu 7 Juil 2016 - 12:51

ah ah? merci pour ce renseignement!
c'est pas flagrant sur le circuit d'origine!
en plus il me semble que ce voyant est nécéssaire pour avoir une charge, non?
je n'ai pas le contacteur à clé d'origine
celui que j'ai a trois contacts et deux positions,
le + d'entrée et en sortie l'alim de l'allumage et après celle des phares
lit

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  Flat65 le Sam 9 Juil 2016 - 13:43

rockniko a écrit:ah ah? merci pour ce renseignement!
c'est pas flagrant sur le circuit d'origine!

J'ai fait un scan A3 du schéma figurant sur le manuel de la R65. On peut l'imprimer en haute déf en A3, les symboles et circuits sont parfaitement lisibles.
Je peux te l'envoyer en MP et aussi le partager dans la Flatistech si un modo me dit comment faire.

en plus il me semble que ce voyant est nécéssaire pour avoir une charge, non?
Oui, le voyant avec sa lampe 2 W fait partie du système de charge.

je n'ai pas le contacteur à clé d'origine
celui que j'ai a trois contacts et deux positions,
le + d'entrée et en sortie l'alim de l'allumage et après celle des phares
lit
Flat65
Flat65


Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Sam 9 Juil 2016 - 19:11

avec grand plaisir
envoie le moi par mail même si c'est trop lourd pour passer en MP
j'ai en effet vu ça oui
j'ai ,donc corrigé, en en profitant pour simplifier encore (j'ai viré le témoin de cligno, là ou ils sont je les vois!
R65 custom pour tous les jours - Page 4 Circui10
bon, à part ça, je ne sais plus qui m'a dit ça, mais il avait raison,
mes amortos son trop courts!!saispas

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  Flat65 le Ven 15 Juil 2016 - 10:09

Je t'ai envoyé le schéma sur ton mail ... Bien reçu ??
Flat65
Flat65


Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Ven 15 Juil 2016 - 14:16

oui, je l'ai, je n'ai pas encore eu le temps de l'ouvrir,
en tous cas merci pour ça! clin

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Lun 26 Sep 2016 - 15:40

voila, ça avance, pas aussi vite que je le voudrais, mais bon!
je commence à tirer le circuit
sur un support en plastique j'ai fixé la boite à fusibles, sur le bord de la patte
il y aura le branchement du démarreur avec celui de la batterie et celui de l'alim générale
R65 custom pour tous les jours - Page 4 4010
j'ai fait aussi mon tableau de bord avec voyants et compteur
R65 custom pour tous les jours - Page 4 4210
R65 custom pour tous les jours - Page 4 4110
la petite plaque en alu perforée est fixée sur les vis de la boite, et servira à accrocher le matériel!
R65 custom pour tous les jours - Page 4 4310
sur le cylindre il y a le commodo trouvé sur le bon coin, commande code/phare,
clignos et un bouton de klaxon qui sera détourné pour commander le démarreur
allons, tirons les fils maintenant! lit


Dernière édition par rockniko le Ven 30 Sep 2016 - 18:59, édité 1 fois

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Lun 26 Sep 2016 - 15:59

fin de semaine, ça commence à se poser doucement
R65 custom pour tous les jours - Page 4 4410
le relais violet est celui des phares, comme j'ai trois contacts sur le neiman
fermé/allumage-démarreur/lumières, ce relais est à deux positions,
le code en permanence et le phare activé avec la commande
du coup, le second fil de commande du code du commodo servira à alimenter l'éclairage du compteur
qui s'éteindra donc en plein phares! (je sais pas si vous me suivez)
R65 custom pour tous les jours - Page 4 Circui10
R65 custom pour tous les jours - Page 4 4510

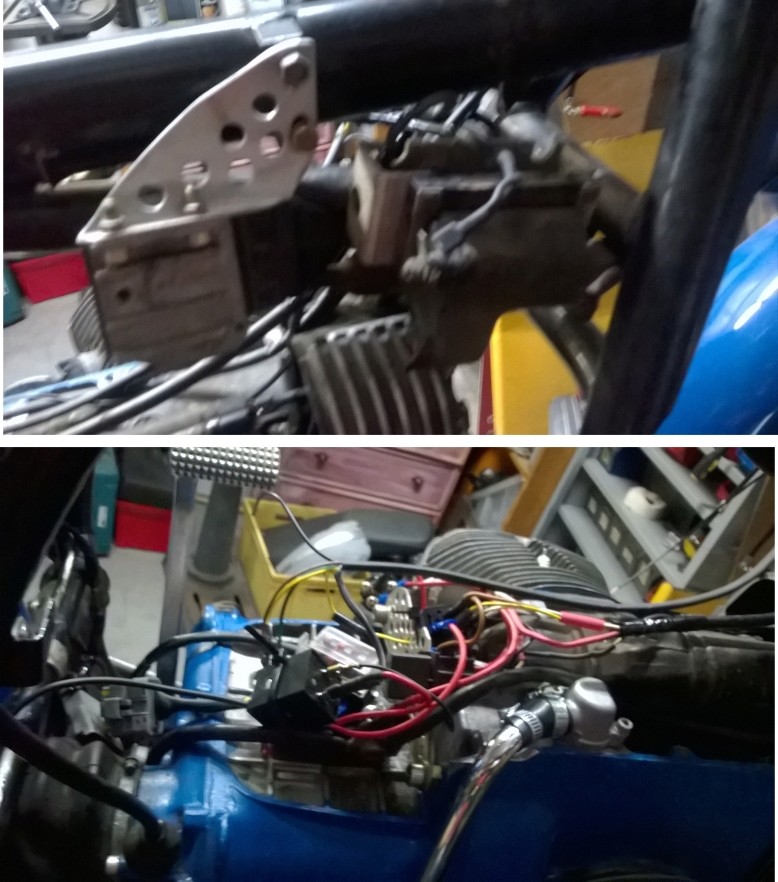

R65 custom pour tous les jours - Page 4 4610
je cherche un contacteur de feux stop arrière, j'ai perdu le mien!!,
ainsi qu'un écrou d'axe de fourche et deux bouchons d'axes de bras oscillant que je ne retrouve pas non plus!
si vous avez ça!!
merci d'avance!! R65 custom pour tous les jours - Page 4 5172

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Jeu 24 Aoû 2017 - 19:50

la suite:
R65 custom pour tous les jours - Page 4 4310
le truc qui rend fou, mais je me suis bien amusé!
R65 custom pour tous les jours - Page 4 4410
R65 custom pour tous les jours - Page 4 4510
il a fallu tailler dans le carter pour y faire rentrer le contacteur! R65 custom pour tous les jours - Page 4 5172

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Jeu 24 Aoû 2017 - 19:59

ça commence à avoir de la gueule
conception de 4 papattes pour un déport nécessaire afin que les amortos soient efficaces
R65 custom pour tous les jours - Page 4 4710
depuis, les carbus sont montés aussi
alors j'ai commencé à monter les câbles
et je me suis dit q'un maître-cylindre sur ce grand guidon serait fâcheux (visuellement parlant)
quand je poense que certains s'acharnent à faire le contraire, moi, j'ai voulu le cacher
la durite n'en sera que plus courte!!
R65 custom pour tous les jours - Page 4 4810
dernières nouvelles, j'ai du merder quelque part, ya pas d'allumage! affraid

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Dim 4 Fév 2018 - 18:09

retour du réservoir, verni avec sa déco
R65 custom pour tous les jours - Page 4 4910
R65 custom pour tous les jours - Page 4 5010
création et pose du support de batterie, batterie au lithium qui sera sous la boite de vitesses
carter en tôle
R65 custom pour tous les jours - Page 4 5110
R65 custom pour tous les jours - Page 4 5410
R65 custom pour tous les jours - Page 4 5210
je cherche encore un écrou de T de fourche et une bidouille à régler dans le circuit et elle roulera pour le printemps

rockniko


https://www.facebook.com/NikosStickers

Revenir en haut Aller en bas

R65 custom pour tous les jours - Page 4 Empty Re: R65 custom pour tous les jours

Message  rockniko le Mer 1 Aoû 2018 - 18:11

salut à tous
me revoila, j'étais pas loin mais comme j'ai déménagé, il a fallut tout replacer!
et elle est encore sur sa table à moto!!
j'ai donc viré les fameux amortos, jolis mais bien trop faibles et indémontables
ceux là vont bien et je ne sais pas d'où ils viennent
je n'ai pas d'allumage, j'ai branché une batterie d'auto pour tester le circuit et les feux
tout fonctionne, mais pas d'étincelle sur la bougie,
comment fait on pour tester une bobine?
celle que j'ai est à double sortie et elle a un pète sur le côté,
un des embouts en bakélite est même à moitié cassé!est ce que ça pourrait être ça?
R65 custom pour tous les jours - Page 4 5710
