Pour renfoncer les joints de colonnette

Page 1 sur 6 1, 2, 3, 4, 5, 6  Suivant

Aller en bas

Pour renfoncer les joints de colonnette Empty Pour renfoncer les joints de colonnette

Message  Sergio le Mer 22 Juil - 15:54

Salut à tous
Est-ce que quelqu'un parmi vous aurait déjà bricolé un outil permettant de renfoncer les joints de colonnettes ? J'ai entendu parlé de ce genre d'outil et j'aimerai m'en fabriquer un mais qui soit utilisable sans démonter mon carénage. Ma mob en a besoin, elle coule pas mal de ce coté, merci pour elle ! :fleur:
Sergio
Sergio


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Lou2 le Mer 22 Juil - 16:49

Désolé , pas de fonction macro sur mon apn

Pour renfoncer les joints de colonnette Dscf2829

C'est un tube
longueur : 180 mm
diamètre intérieur : 17 mm

Angle à droite : 60 degrés
longueur de la découpe :45 mm
Second angle ( celui de gauche : 30 degrés

Pour renfoncer les joints de colonnette Outil_10


Dernière édition par lou le Mer 22 Juil - 16:53, édité 1 fois

____________________
Merci d'envoyer vos messages a Mick13 (Mick13 et Lou2 sont une seule et même personne)
Lou2
Lou2
Admin


http://www.flat-twin-bmw.com

Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Mick13 le Mer 22 Juil - 16:53

un guidon fait 22mm extérieur, peut être qu'un guidon alu fait 17 intérieur ? (Un guidon tordu chez un garagiste, c'est gratos), Sinon, Casto etc

____________________
“Due to budget constraints, the light at the end of the tunnel has been temporarily shut off. Please find your way in the dark.”
Mick13
Mick13


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Sergio le Mer 22 Juil - 17:30

Merci pour le plan et les cotes Lou. Pas de soucis pour le tube, je suis un peu récupérateur dans l'âme, on sais jamais ça peut servir. souris
Sergio
Sergio


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Richard de l'Aulagnier le Mer 22 Juil - 17:32

Te casse pas la tête,un bout de tasseau est suffisant et il n'y a pas besoin ni de le tailler en biseau ni de tapper fort,à la limite un manche de marteau pourrait suffire.
Richard de l'Aulagnier
Richard de l'Aulagnier


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Lou2 le Mer 22 Juil - 17:43

C'est marrant , j'ai quand même un doute avec cet histoire de tasseau...
La bague à repousser est emmanchée de force sur le tube . Avec un tasseau tu ne vas forcément pousser qu'à un seul endroit de la circonférence et avec le joint qui pousse de l'autre coté , ça ne me paraît pas très efficace , l'avantage avec l'outil c'est que tu appuies sur la moitié de la circonférence et cela permet de pousser la bague bien droit .
Mais bon , si certains l'on fait et que cela fonctionne alors why not ..
Lou2
Lou2
Admin


http://www.flat-twin-bmw.com

Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Mick13 le Mer 22 Juil - 17:49

C'étais la méthode comme au Bled mais le tube ça le fait aussi... Moi j'ai déjà utiliser un gros tournevis aussi, comme Richard quoi

____________________
“Due to budget constraints, the light at the end of the tunnel has been temporarily shut off. Please find your way in the dark.”
Mick13
Mick13


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Sergio le Mer 22 Juil - 18:15

J'ai essayé avec un morceau de tasseau mais ça pisse encore plus. Peut-être que je m'y prends mal aussi ?! saispas Je vais me faire l'outil qui va bien, j'ai tout ce qu'il faut et essayer de nouveau mais avec le carénage, ce n'est pas facile. Va falloir que j'adapte !
Sergio
Sergio


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Tofgasp le Mer 22 Juil - 18:51

Pt'être aussi que ton joint il est juste mort et que c'est pas l'outil à Gérard Majax non plus siffle

____________________
They who would give up an essential liberty for temporary security, deserve neither liberty or security
Tofgasp
Tofgasp


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Sergio le Mer 22 Juil - 19:30

Je viens de me confectionner le fameux outil et ça va super bien. Les joints ont l'air correct et je les ai bien senti rentrer quand j'ai frappé avec le maillet ! Pour ceux que ça intéresserait ; pour une meilleure utilisation avec carénage, j'ai pris un tube de 350 mm de long, ça va impec, 180 mm c'est trop court !
Encore merci bien
Sergio
Sergio


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Lou2 le Mer 22 Juil - 20:17

'tain t'es un rapide toi !!
Lou2
Lou2
Admin


http://www.flat-twin-bmw.com

Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Sergio le Mer 22 Juil - 21:00

Ben tu sais Lou, j'avais un peu de temps, le tube pile poil du bon diamétre sous la main, trois coups de crayon pour tracer, deux coups de disqueuse, un petit coup de lime pour finir et hop, c'est prét à utiliser ! souris
Sergio
Sergio


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  patj le Lun 27 Juil - 21:47

Super , je viens de m'apercevoir que moi aussi j'ai le même problème avec les joints de colonnettes, est que tu peux m'envoyer (en MP si tu préfères) une photo ou un croquis de ton outil ( j'ai aussi un carénage RS ) Merci d'avance PAT
patj
patj


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Lou2 le Lun 27 Juil - 23:09

Le croquis est quelques posts plus hauts..
Lou2
Lou2
Admin


http://www.flat-twin-bmw.com

Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Sergio le Mar 28 Juil - 12:31

Oui, le croquis est plus haut sur le post et je viens de m'apperçevoir qu'il était aussi sur la RMT mais pour qu'il soit utilisable sans démonter le carénage, il faut le faire plus long. Avec 350 mm de long, ça va impec !
Sergio
Sergio


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  patj le Mar 28 Juil - 21:01

OK je te remercie, j'ai la RTM je vais le faire en 350mm.A+ PAT
patj
patj


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  cricrilemotard le Ven 23 Déc - 11:13

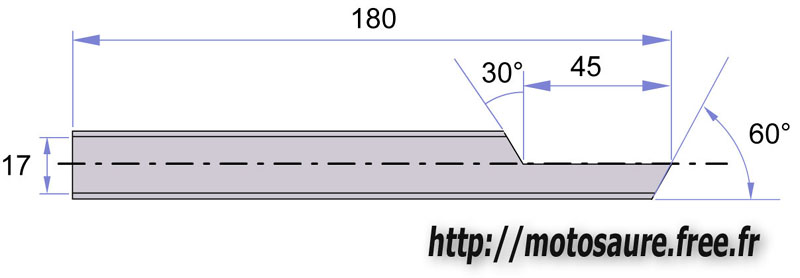

J'ai retracé les côtes de l'outil en question au propre.

Pour renfoncer les joints de colonnette OutilBMW

Ça servira peut-être à d'autres.
cricrilemotard
cricrilemotard


http://motosaure.free.fr

Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  G/Seur le Ven 23 Déc - 13:48

bien Bonne idée Cricri, faut aussi que je m'en fasse 1.
G/Seur
G/Seur


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  LULU T100 le Ven 23 Déc - 13:54

merci ,
je vais en faire un ou deux
justement , j'ai constaté de petites fuites à ces colonnettes
n'est il pas possible de concevoir un outil qui permette de replacer ces joints à 360° (c'est à dire en une passe) en deux parties assemblables , par exemple , (assemblage par chevrons?)
je mets l'idée à trotter dans mon cerveau
:):):)
LULU T100
LULU T100


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Dom le Ven 23 Déc - 14:38

Merci pour ton schéma au propre Cricri mache bien
Dom
Dom


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Richard de l'Aulagnier le Dim 1 Jan - 21:39

LULU T100 a écrit:
n'est il pas possible de concevoir un outil qui permette de replacer ces joints à 360° (c'est à dire en une passe) en deux parties assemblables , par exemple , (assemblage par chevrons?)
je mets l'idée à trotter dans mon cerveau
:):):)


GNE !!! ??? je dois être un peu mal comprenant mais j'ai pas compris ce que tu voulais dire.
Richard de l'Aulagnier
Richard de l'Aulagnier


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  G/Seur le Lun 2 Jan - 9:25

Richard de l'Aulagnier a écrit:
LULU T100 a écrit:
n'est il pas possible de concevoir un outil qui permette de replacer ces joints à 360° (c'est à dire en une passe) en deux parties assemblables , par exemple , (assemblage par chevrons?)
je mets l'idée à trotter dans mon cerveau
:):):)


GNE !!! ??? je dois être un peu mal comprenant mais j'ai pas compris ce que tu voulais dire.
Ben je pense qu'il veut concevoir un outil qui fasse le tour de la colonette de manière à ce que la force de frappe s'applique à toute la rondelle en même temps, de manière à ne pas mettre le joint de travers.
G/Seur
G/Seur


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  LULU T100 le Lun 2 Jan - 9:39

exact ,vive 2012!

LULU T100
LULU T100


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Richard de l'Aulagnier le Lun 2 Jan - 9:57

Bon dieu...mais c'est bien sûr! Pour renfoncer les joints de colonnette 193891
Richard de l'Aulagnier
Richard de l'Aulagnier


Revenir en haut Aller en bas

Pour renfoncer les joints de colonnette Empty Re: Pour renfoncer les joints de colonnette

Message  Mick13 le Lun 2 Jan - 10:43

Richard de l'Aulagnier a écrit:Bon dieu...mais c'est bien sûr! Ben Hur Pour renfoncer les joints de colonnette 193891

Arrête ton char siffle


____________________
“Due to budget constraints, the light at the end of the tunnel has been temporarily shut off. Please find your way in the dark.”
Mick13
Mick13
