R80(rt1) nouveau projet

Message  helmut51 le Dim 27 Jan - 14:27

Bonjour à tous
La caférisation du r100 touchant à sa fin, il ne me reste plus qu'à essayer mon nouveau frein arrière (adaptation d'un système de 750 gex), je vient de rentrer une R80rt monolever de 1989 à pratiquement complète et en assez bon état.


Elle était équipée d'un porte bagage et valises krauser et d'un coffre Givi ! que j'ai démonté pour la ramener sur la remorque.

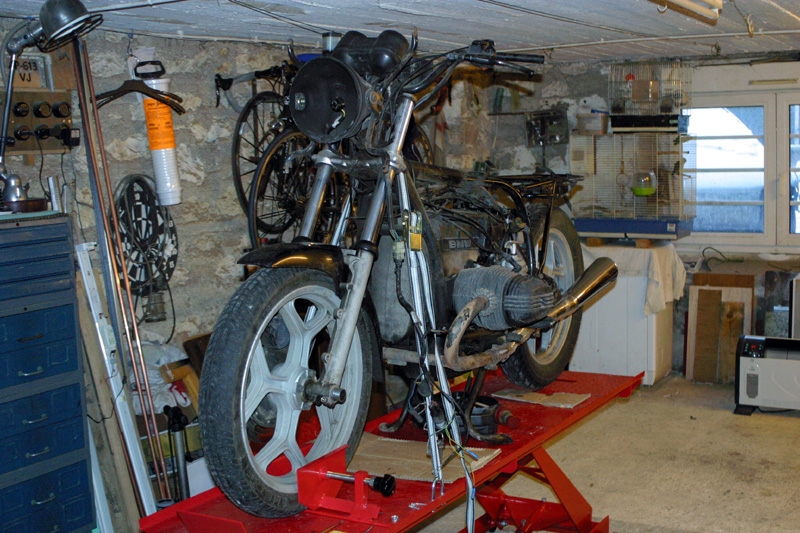

La r80 est rentrée à l'atelier et le démontage commence


Rien de spécial à signaler sauf l'allumeur qui est en mauvais état, avance auto grippée et boitier rempli de rouille...et dire que la béhème tournait avec un allumage dans cet état !!!


J'ai ouvert ce matin car un cylindre suintait à l'embase et j'ai trouvé un segment de cassé. A par ça tout à l'air correct.
avatar
helmut51


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  Dom le Dim 27 Jan - 15:04

Rouillé de chez rouillé le boitier argg
avatar
Dom


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  lolo13 le Dim 27 Jan - 16:26

la vache !
avatar
lolo13


http://www.flat-twin-bmw.com/t18961-la-rose-noire-dit-rosie-est-

Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  gaazzz le Lun 28 Jan - 9:16

C est reparti pour de nouvelles aventures helmut bien
Tu as des nouvelles photos de ton cafra ??? clin
avatar
gaazzz


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  helmut51 le Lun 28 Jan - 12:41

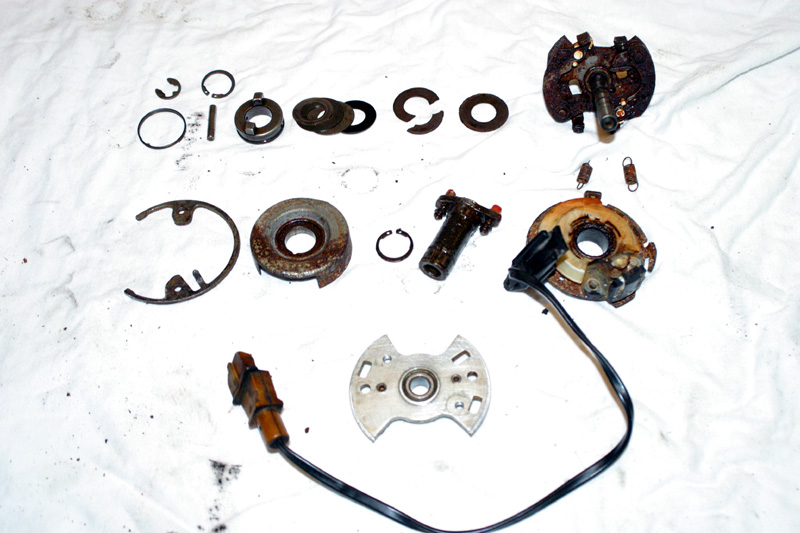

Ce matin, j'ai démonté l'allumeur



Ce n'est pas trés beau mais comme l'allumage fonctionne, je vais tout nettoyer et dérouiller. Au prix de la pièce neuve ça vaut le coup d'essayer de la refaire !!!



Le capteur est plein de particules de corrosion et la prise 3 fiches est cassée.

Je suis quand même vraiment surpris que la bécane tournait avec un allumeur dans un tel état !!!

Pour Gaazzz, je posterai tout à l'heure des photos du frein arrière de la r100(cr).

avatar
helmut51


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  helmut51 le Lun 28 Jan - 18:12

Quelques photos du frein arrière de la r100

L'étrier du gex sur une platine en alu. Il a fallu mettre une entretoise entre le disque et la roue car l'étrier touchait les "rayons".



Le maître cylindre et la commande de frein gex



Le cale-pied suzuk et le sélecteur d'origine Béhème.
avatar
helmut51


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  Dom le Mar 29 Jan - 9:21

Belle adaptation bien
avatar
Dom


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  jmarc06 le Mar 29 Jan - 17:32

Je ne vois aucune photo moi je pleure

Ah bin ayé saispas
avatar
jmarc06


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  Dom le Mar 29 Jan - 17:41

J'ai remarqué aussi Jean Marc que ça rame par moment pour l'affichage des photos faché clin
avatar
Dom


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  helmut51 le Sam 2 Fév - 17:46

Ce matin j'ai nettoyé les pièces composant l'allumeur; brossage de certaines et microbillage par un copain des autres.



Puis remontage des éléments



Le tout remis dans la canette



En espérant que ça fonctionne !!! saispas

avatar
helmut51


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  Dom le Sam 2 Fév - 17:48

Tu as changé quelques pièces, ou tu as juste fait un bon nettoyage pour le sauver ?
avatar
Dom


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  helmut51 le Sam 2 Fév - 17:58

Seulement du nettoyage...
avatar
helmut51


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  Dom le Sam 2 Fév - 18:03

Ok, plus qu'à croiser les doigts clin
avatar
Dom


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  helmut51 le Jeu 7 Fév - 8:09

Le moteur passe sur la table d'opération. Au niveau des culasses les guides d'échappement sont justes à la limite, ceux d'admission sont bons. Sièges et soupapes sont correct. En "décylindrant" à gauche... un segment tombe en deux morceaux. Pas de trace ni sur le piston, ni sur le cylindre. Les joints de colonnettes sont hs des deux cotés.
Pour le bas moteur, pas de jeu aux bielles, pas de traces suspectes sur l'arbre à câmes. C'est tout bon !!!





J'ai ouvert la boite en attendant de recevoir les joints du moteur. J'ai changé tous les roulements. Les plus malades étaient ceux de l'arbre secondaire surtout celui de sortie de boite. Je recalle et je referme la boite dès que j'ai reçu les joints.



Comme j'ai un peu de temps je fait une plaque en alu pour fermer l'emplacement de l'ancien filtre à air. Il me restera à percer le trou pour faire sortir la durite du reniflard.














avatar
helmut51


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  helmut51 le Ven 15 Fév - 12:53

Ce matin, j'ai refermé le moteur aprés avoir eu quelques "surprises". Deux goujons du coté gauche avaient été réparé par un véritable goret qui avait réussi à foirer un filet rapporté dans le carter moteur, emmenant avec lui toute trace de filetage !! faché La dernière solution: alésage à 12 et taraudage à M14x2.00, fabrication et mise en place d'un insert à partir d'une vis acier percée à M10. Le tout monté au "scelle-roulement".
Deux photos du moteur refermé et nettoyé.





J'ai fait un essai de décapage de la peinture sur le monobras avec une brosse sur la meuleuse. Je vais en faire autant pour le cadre et les accessoires.



avatar
helmut51


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  bib le Ven 15 Fév - 13:40

hello Helmut,
sympa ton atelier en moellons
Tu as des piafs ? c'est quoi ?

Sinon, as-tu pensé à déposer ton dossier devant le Haut Conseil d'Homologation du Flatistan ? souris

j'hallucine toujours devant les compétences et la méticulosité de certains flatistanais

edit : ça se dit ça ? méticulosité ? pas plutôt méticulisme ?
edit 2 : la perche ritchie, la peeeeerche
avatar
bib


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  NADIR le Ven 15 Fév - 14:40

beau travail, bien Bonne continuation
avatar
NADIR


http://sambatnad.mozello.fr/

Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  Dom le Ven 15 Fév - 16:22

Sympa la plaque en alu pour fermer l'emplacement de l'ancien filtre à air bien
avatar
Dom


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  D.Asoratnof le Ven 15 Fév - 21:57

T'as raison, vraiment une bonne idée, je m'en suis d'ailleurs inspiré pour mon scrambler
avatar
D.Asoratnof


http://www.useless-xpat-cycles.com

Revenir en haut Aller en bas

Beau boulot mon poto.

Message  patbiker le Sam 16 Fév - 10:56

Vas y Helmut! Montre leur toute ta science infuse issue du palmer et du micron. (le bozo qui te fait coucou en passant sur ton forum serremain ).
Au fait...ma cabine de peinture est vide actuellement, alors si ça te dit.
avatar
patbiker


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  helmut51 le Sam 16 Fév - 18:09

Pour répondre à Bib, les moineaux sont: ceux du bas des inséparables, ceux du haut des mandarins.
J'ai commencé le décapage du cadre et j'ai mangé la petite brosse métallique de bricodép' en peu de temps C'est ça la qualité... siffle J'ai fait vite fait un nouveau montage pour continuer dès demain de manière à profiter du calme de la cabine de peinture de mon copain Boz.
avatar
helmut51


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  J.marc le Dim 17 Fév - 9:51

helmut51 a écrit:Ce matin, j'ai refermé le moteur aprés avoir eu quelques "surprises". Deux goujons du coté gauche avaient été réparé par un véritable goret qui avait réussi à foirer un filet rapporté dans le carter moteur, emmenant avec lui toute trace de filetage !! faché La dernière solution: alésage à 12 et taraudage à M14x2.00, fabrication et mise en place d'un insert à partir d'une vis acier percée à M10. Le tout monté au "scelle-roulement".
Deux photos du moteur refermé et nettoyé.






J'adore... Un peu comme si: "ce matin , il faisait beau, alors je suis descendu au jardin, cueilli quelques roses, puis m'en suis allé les offrir à ma belle..."
Aussi simple que ça! yaaa argg jap

Ces photos sont magnifiques. Je saurais pas dire pourquoi! Ah la présence du flat. drunken
avatar
J.marc


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  helmut51 le Sam 9 Mar - 17:59

Quelques nouvelles de la transformation de la 80rt. J'ai décapé entierement le cadre à la brosse métallique et j'ai monter "à blanc" pour voir ce que j'allai faire.
J'ai trouvé un grand guidon en alu de marque Afam du même diamêtre que celui de la béhème. Au lieu de refaire un cafra, je vais m'orienter sur une bécane plus dépouillée, ce qui devrais aller pas mal avec le mono amortisseur de la rt1.



Aujourd'hui je me suis occupé de la boucle arrière à raccourcir (et à retirer les bouts qui gènent) aprés avoir posé un gabarit de selle en carton.

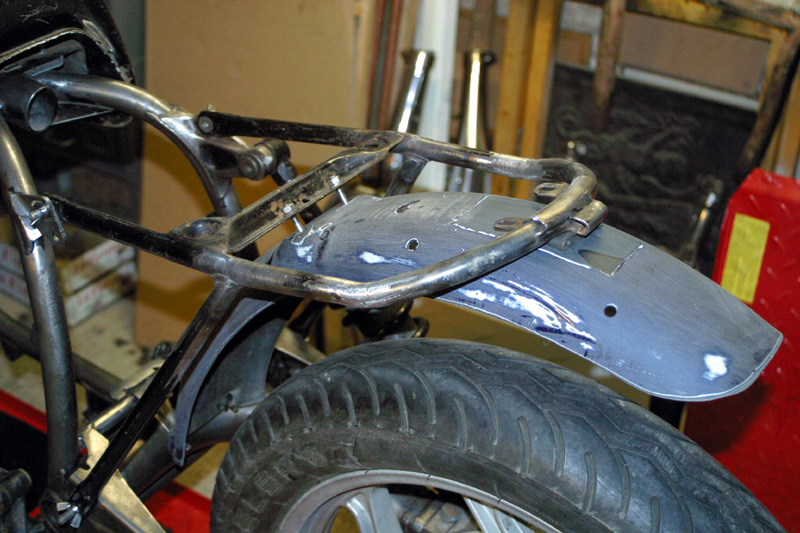

Pour le garde boue arrière, il me restait celui de la r100 que j'ai retaillé et mis en place. Je le fixerai avec des petits silent-bloc lors du montage définitif.



Une vue de la bécane à la fin de la journée.




avatar
helmut51


Revenir en haut Aller en bas

Félicitations!

Message  Michel 07 le Dim 10 Mar - 21:13

Trés bon début,vivement la suite!!!

Michel 07


Revenir en haut Aller en bas

Re: R80(rt1) nouveau projet

Message  thomas theend le Lun 11 Mar - 13:26

excellent
bravo pour le taf, c'est impressionant
avatar
thomas theend


Revenir en haut Aller en bas
