Sonde de tempé d'huile

Message  Mick13 le Ven 30 Oct - 16:16

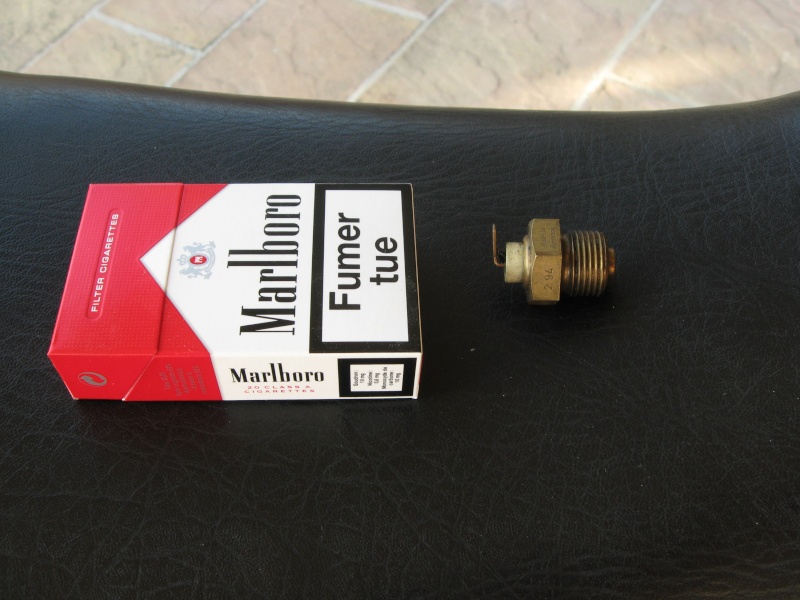

La ref de la sonde de température d'huile qui se monte a la place du bouchon de vidange est :je lis ce qui est marqué dessus

801/12/3 VDO 6-24V 150°C 2 94







____________________
“Due to budget constraints, the light at the end of the tunnel has been temporarily shut off. Please find your way in the dark.”
avatar
Mick13


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  flatiron le Jeu 19 Avr - 22:24

salut,

avec cette sonde ton mano affichait quelle température moyenne de fonctionnement ?

biker sans tirer dans les tours...
avatar
flatiron


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Christophe Jean-Michel le Mar 22 Aoû - 19:46

Slt

J'envisage de remplacer le voltmètre de mon tête de fourche par un thermomètre. Pour ce faire, je compte utiliser un manomètre de K100 glané 20 € sur lbc.


Qui a le schéma de câblage de ce mano ?

Et quelle sonde peut convenir à ce manomètre :
est-ce la sonde 801/12/3 VDO 6-24V 150°C 2 94 qu'on trouve à 33 € chez CAR CONCEPThttps://www.car-concept.fr/p/sonde-de-temperature-14-x-150
ou celle là de chez ORECA à 32.5 € https://www.oreca-store.com/capteurs-de-temperature-d-huile-vdo-1-4-18nptf-isole-de-la-masse.html

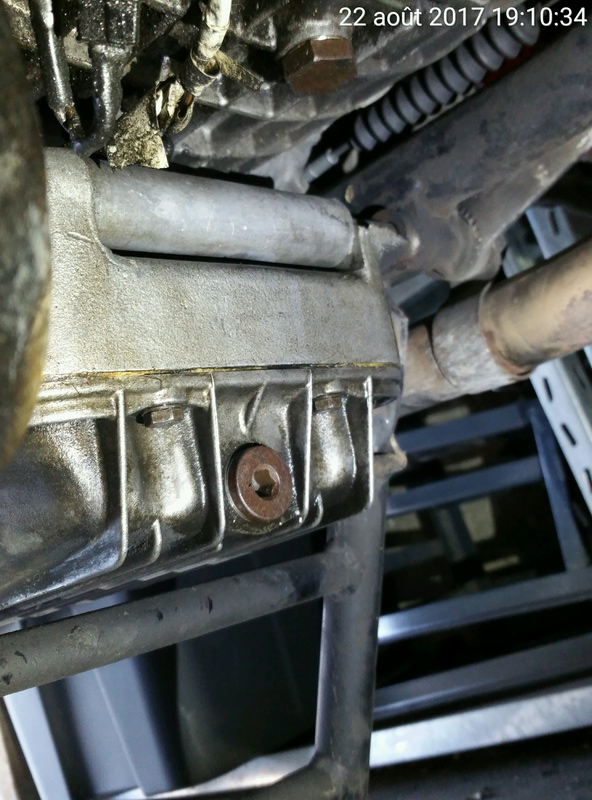

Mon R100S de 77 a un bouchon de vidange qui ne risque pas de rentrer en contact avec le trottoir mais remplacé par la sonde que risque-t-on avec la béquille ?


j'attends vos commentaires éclairés  bien
avatar
Christophe Jean-Michel


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  goeland_ le Mar 22 Aoû - 19:53

Pas sur que ca marche : le thermomètre d'eau du K doit avoir une plage de mesure avec une moyenne vers 85 et un max a 120

Pour l'huile c'est plutôt 90/100 avec un max a 150
avatar
goeland_


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  PizzaRoller le Mar 22 Aoû - 20:08

Le câblage : comme d'habitude.

Vert/noir : +12 V contact
Brun : masse
Gris/noir : éclairage
Noir : signal de température.

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
Doctorat Flatistanais honorifique en branchement de témoin de charge.

old  Vu mon âge et mon sale caractère, je ne réponds pas aux demandes par M.P. Le forum est là pour ça.
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Luigi 2 le Mar 22 Aoû - 20:24

Sonde VDO pour instrument Motometer ça ne marchera pas, indications fantaisistes. Il faudrait connaître la courbe de résistance de la sonde du K et trouver une sonde équivalente avec le bon filetage, malheureusement les valeurs en général ne sont pas fournies par les vendeurs.

Luigi 2


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Christophe Jean-Michel le Mar 22 Aoû - 20:28

goeland_ a écrit:Pas sur que ca marche : le thermomètre d'eau du K doit avoir une plage de mesure avec une moyenne vers 85 et un max a 120

Pour l'huile c'est plutôt 90/100 avec un max a 150

Ma foi, quand tu arrives à 150° ...
La plage normale de fonctionnement tourne autour des 90/100 voir 120° en poussant le berlingot.
avatar
Christophe Jean-Michel


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Palica le Mar 22 Aoû - 20:51

150 est possible et meme pas rare sur un flat (embouteillage, TT etc...). Les huiles modernes resistent bien au claquage thermique (meme si une huile garde ses performances jusqu'a 120 et apres, elles se degradent un peu). Mais il faut adapter ses changements d'huile aux conditions auxquelles elles sont exposées. Donc avoir des changements plus frequents si l'huile monte regulierement au dessus de 130/140 degres.

____________________
- Alors, tout s’est passé comme prévu ?
- Non, mais c’était prévu.

Storm
avatar
Palica


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Christophe Jean-Michel le Mar 22 Aoû - 20:54

Luigi 2 a écrit:Sonde VDO pour instrument Motometer ça ne marchera pas, indications fantaisistes. Il faudrait connaître la courbe de résistance de la sonde du K et trouver une sonde équivalente avec le bon filetage, malheureusement les valeurs en général ne sont pas fournies par les vendeurs.

Données relevées sur le forum http://bmist.forumpro.fr/t100118-probleme-sonde-temperature-ldr-k75

Sonde bmw ref:62161459270
Réglage du testeur sur 1k ohm.
- 14°....120
- 25°....60
- 30°....50
- 35°....40
- 40°....10
- 45°....9
- 50°....8
- 55°....7.2
- 60°....7

Ci-après, relevé en faisant varier un potentiomètre (10 kohm) à l' entrée du galva


Une fois qu'on a un repère de fonctionnement normal, on peut s'il y a lieu, constater un dépassement. Et quelque part c'est bien ce que je recherche.

Luigi, as-tu fait le test pour dire que la sonde VDO ne fonctionnera pas ?
avatar
Christophe Jean-Michel


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Luigi 2 le Mar 22 Aoû - 21:07

Sur ma ST j'ai un Jaeger, lorsque la sonde à flashé je suis devenu fou pour trouver un équivalent fiable, solution trouvée dans un forum de vieilles bagnoles, mais dans ton cas il y a une possibilité:

Ton bouchon de vidange est un 18, il faut en faire usiner un avec un six pans  à la place de l'empreinte BTR, percer au centre à 10, fileter à 1, et mettre la sonde du K dedans, tu auras la certitude d'avoir une info fiable.

Luigi 2


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Luigi 2 le Mar 22 Aoû - 21:13

Christophe Jean-Michel a écrit:
Luigi, as-tu fait le test pour dire que la sonde VDO ne fonctionnera pas ?

Non, mais dans mon cas les valeurs Jaeger étaient loin des VDO, il n'y a pas de valeur normalisée, chaque fabriquant tient à rester "propriètaire" de l'ensemble, donc ça m'étonnerais que ça se marie avec Motometer.

Luigi 2


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Luigi 2 le Mar 22 Aoû - 21:17

Au fait, le thermo K n'ayant aucune indication de °, ça sert à quoi? même avec une sonde adaptée, c'est du pifomètre.

Luigi 2


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Christophe Jean-Michel le Mar 22 Aoû - 21:22

Luigi 2 a écrit:Au fait, le thermo K n'ayant aucune indication de °, ça sert à quoi? même avec une sonde adaptée, c'est du pifomètre.
Ben oui, comme dit plus haut ce qui m'intéresse c'est que le bouzin reste dans sa plage normale de fonctionnement et que je puisse être avisé d'un quelconque dépassement.
avatar
Christophe Jean-Michel


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Christophe Jean-Michel le Mar 22 Aoû - 21:31

Luigi 2 a écrit:Sur ma ST j'ai un Jaeger, lorsque la sonde à flashé je suis devenu fou pour trouver un équivalent fiable, solution trouvée dans un forum de vieilles bagnoles, mais dans ton cas il y a une possibilité:

Ton bouchon de vidange est un 18, il faut en faire usiner un avec un six pans  à la place de l'empreinte BTR, percer au centre à 10, fileter à 1, et mettre la sonde du K dedans, tu auras la certitude d'avoir une info fiable.

Bonne idée mais je ne sais pas où je pourrais faire faire ça. Si quelqu'un a une idée, un ami ou une connaissance ...

Je suis allé voir un tourneur sur Marseille pour me faire faire un réducteur pour connecter un mano de pression de plongée sur un 1er étage. J'ai compris qu'ici, l'acier valait parfois son poids en or !
avatar
Christophe Jean-Michel


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  nico79 le Mar 22 Aoû - 21:38

Salut Jean-Michel,

Si tu n'es pas super pressé, je dois pouvoir te faire ça... clin

Il suffit que tu me fasse un petit plan, et je te dis...
avatar
nico79


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Christophe Jean-Michel le Mar 22 Aoû - 22:21

nico79 a écrit:Salut Jean-Michel,

Si tu n'es pas super pressé, je dois pouvoir te faire ça... clin

Il suffit que tu me fasse un petit plan, et je te dis...

Slt Nico,

Je te remercie de ton aimable proposition que je m'empresse de retenir.  bien
Je ne suis pas pressé, je n'ai pas encore la sonde adéquate et il faut que je cherche du côté K pour vérifier également que le schéma indiqué par Luigi correspond bien à mes attentes.

Je reprendrais contact avec toi dès que j'aurai récupéré le tout et que c'est fonctionnel.

Bien à toi
avatar
Christophe Jean-Michel


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  nico79 le Mer 23 Aoû - 6:41

J'attends de tes nouvelles...
avatar
nico79


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  Luigi 2 le Mer 23 Aoû - 17:47

Pour faciliter la fabrication de la pièce, il faudrait se procurer un bouchon de vidange de /7 qui a la même dimension (18x1.5) mais possède déjà le six pans extérieur, percer cette vis à 9, fileter à 10x1 pour placer la sonde du K.

Luigi 2


Revenir en haut Aller en bas

Re: Sonde de tempé d'huile

Message  BRISSY le Jeu 24 Aoû - 13:53

plus facile mais plus cher    : un adaptateur de sonde.

https://www.oreca-store.com/adaptateur-de-sonde-vdo-tar-10x100-fil-18x150.html

Mais vu la fragilité de la sonde , je pense qu'il faudrait trouver un moyen pour la protéger
