Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Sam 26 Sep 2015 - 20:01

Je trouve la RSR de Ritmo Sereno très réussie et je vais donc essayer de donner à ma R100RS un air de ressemblance.
J'ai bien dit un air, je n'ai pas la prétention d'atteindre leur niveau de finition.

Principaux points envisagés:
- carénage avec modification de la bulle;
- fourche de R100R avec étriers Brembo 4 pistons
- MC radial
- remplacement des commodos;
- remplacement compteur, compte tour
- amortisseur Ohlins (si je peux toujours avoir un prix distributeur)
- selle ? celle de Ritmo Sereno est très belle mais j'aimerais bien garder la possibilité du duo. En plus, garder la boucle arrière d'origine me permet de conserver les Vattier qui seraient trop longs à mon gout si je réduis l'arrière. Et j'ai une selle 1 1/2 de RS (dont j'ai perdu la petite coque de droite faché)
- remplacement Feu et Clignos arrières
- peut être des Dell, il paraît que ça change le comportement moteur (je ne sais pas, jamais essayé ...)
- cornets et cache démarreur en lieu et place de la boîte à air.


Cette fois-ci, je ne massacre modifie pas un toaster mais uniquement quelques morceaux de carénage.
Pour le reste, tout sera réversible (mais je retiens le commentaire de Nortonton sur un autre post qui avait indiqué que le réversible ne revient jamais à l'origine même si c'est possible).

Pour la fourche et les étriers qui touchent les rayons, je suis en train de résoudre le problème.


Le carénage donc

1ère étape:

Agrandir en surface les trous de fixation de la bulle au carénage pour y placer des vis à tête fraisées pour qu'elles ne dépassent pas.

Découper la bulle opaque que m'a donnée Crap's pour supprimer la partie haute qui "rebique"

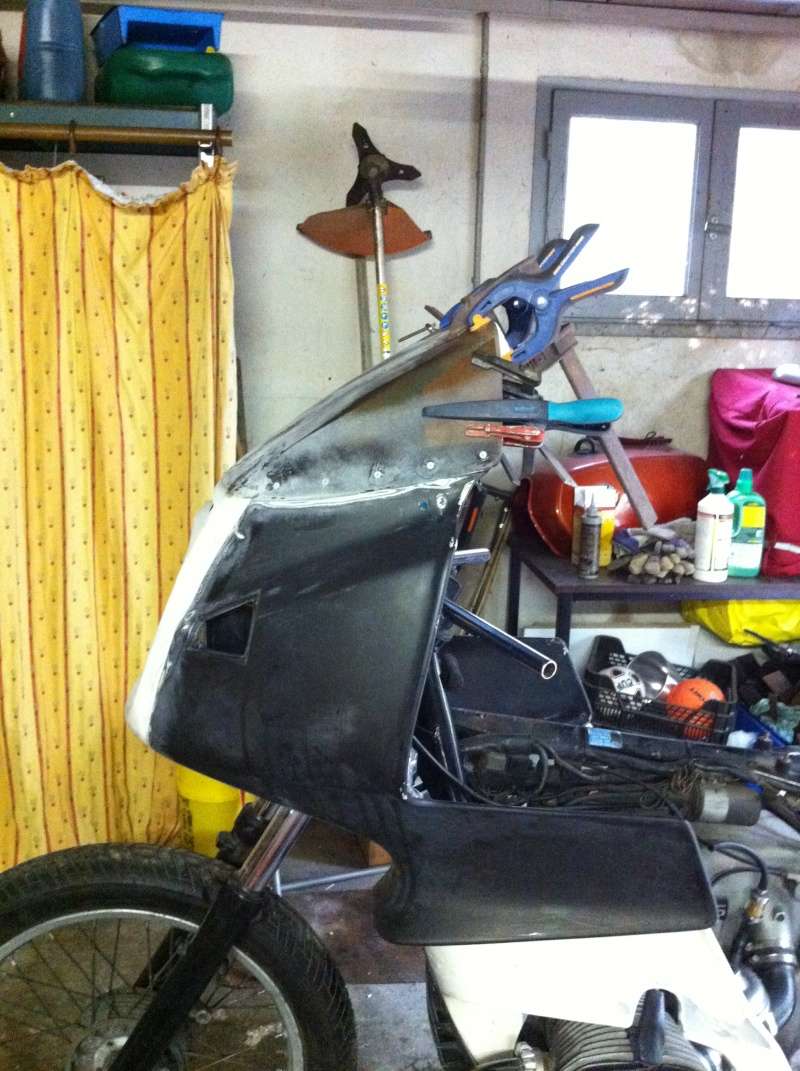

Evidemment, il y a toujours la courbure de la bulle donc je vais essayer de chauffer au décapeur thermique en raidissant les parois sur des supports avec des serre joints







Bien entendu, la bulle ne se déforme pas entièrement et éclate en son milieu (c'était prévisible).

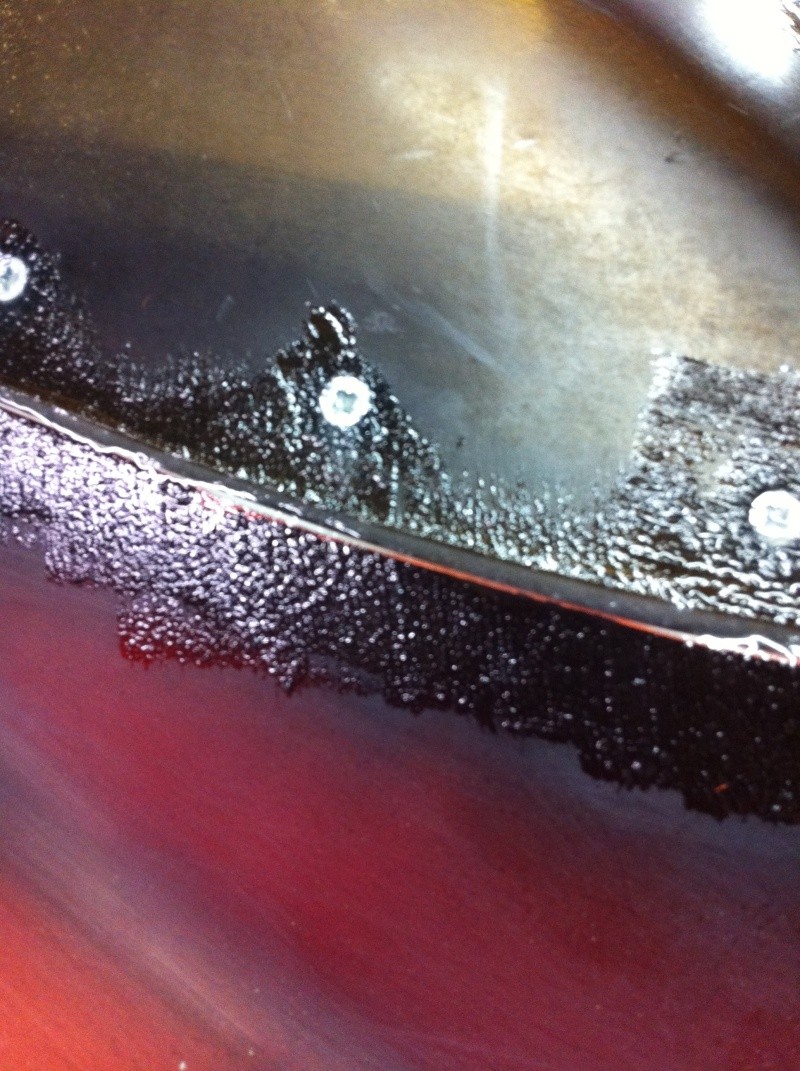

Comme je dois faire de la résine, je résine la partie qui a lâché ainsi que les jointures des différentes parties du carénage (avec de la charge) pour qu'on ait l'impression qu'il n'y a qu'une pièce

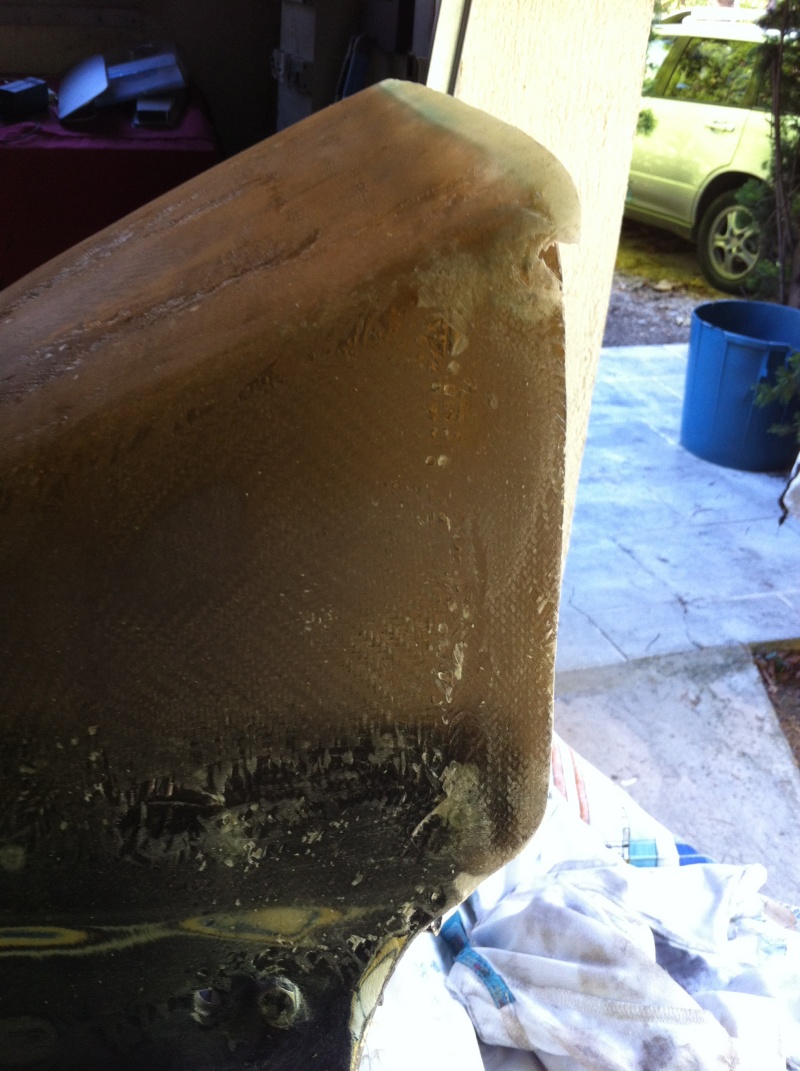

Ensuite, ponçage à l'excentrique:









Ca a l'air de prendre forme, même si ça ne se voit pas trop sur les photos.

Je remets un coup de décapeur thermique plus doux pour essayer d'avoir la surface la plus place possible.





Etape de demain:
Re-résiner les liaisons entre parties différentes du carénage avec toile de verre cette fois ainsi qu'une couche ou deux sur la bulle qui a du quand même souffrir du traitement thermique infligé (je ne voudrais pas qu'elle se réouvre un de ces jours) et pour récupérer la petite courbure qu'on voit sur les photos mais qui est beaucoup moins prononcée quand on enlève les serre joints en haut.
Une fois sec, reponcer tout ça.


J'ai une question: je cherche des rétroviseurs type california pour remplacer ceux d'origine. J'en ai trouvé sur Stein Dinse ou GMP mais le 1er ne me répond pas quand je leur demande les dimensions et le 2ème n'en a plus en stock.
Vous savez où je pourrais en trouver qui ne soient pas destinés à l'automobile et donc un peu plus petits ?
avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tonton le Sam 26 Sep 2015 - 23:39

Bon boulot Tontons, une fois bien poncé et repeint, on y verra que du feu bien
Ton projet risque de remettre au goût du jour les verandas tant dénigrées !
avatar
tonton


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Dim 27 Sep 2015 - 9:04

tonton a écrit:Bon boulot Tontons, une fois bien poncé et repeint, on y verra que du feu bien

Merci, mais j'hésite toujours pour la peinture (pas pour la couleur, elle devrait être noire à filets blanc je pense) : je fais moi-même ou je fais peindre ?
En fait, j'ai ma réponse: je vais essayer de faire, juste pour le plaisir du "c'est moi qui l'ai fait" mais qu'est-ce-que ça va donner sur une surface aussi "importante" qu'un carénage ... ?
En prévision, j'ai acheté deux pistolets à peinture de Lidl à 15 euros, il paraît qu'il est très correct (si c'est le cas, le rapport qualité-prix sera, lui, imbattable) (Tribute to The Basque).


tonton a écrit:Ton projet risque de remettre au goût du jour les verandas tant dénigrées !

Malheureusement, je n'initie rien.
N'étant absolument pas un créatif, je me contente de copier m'inspirer mais c'est vrai qu'on commence à en voir (récemment encore, il y a quelqu'un ici qui avait conservé le carénage de RS avec une boucle raccourcie)
avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Sam 3 Oct 2015 - 19:59

La suite:

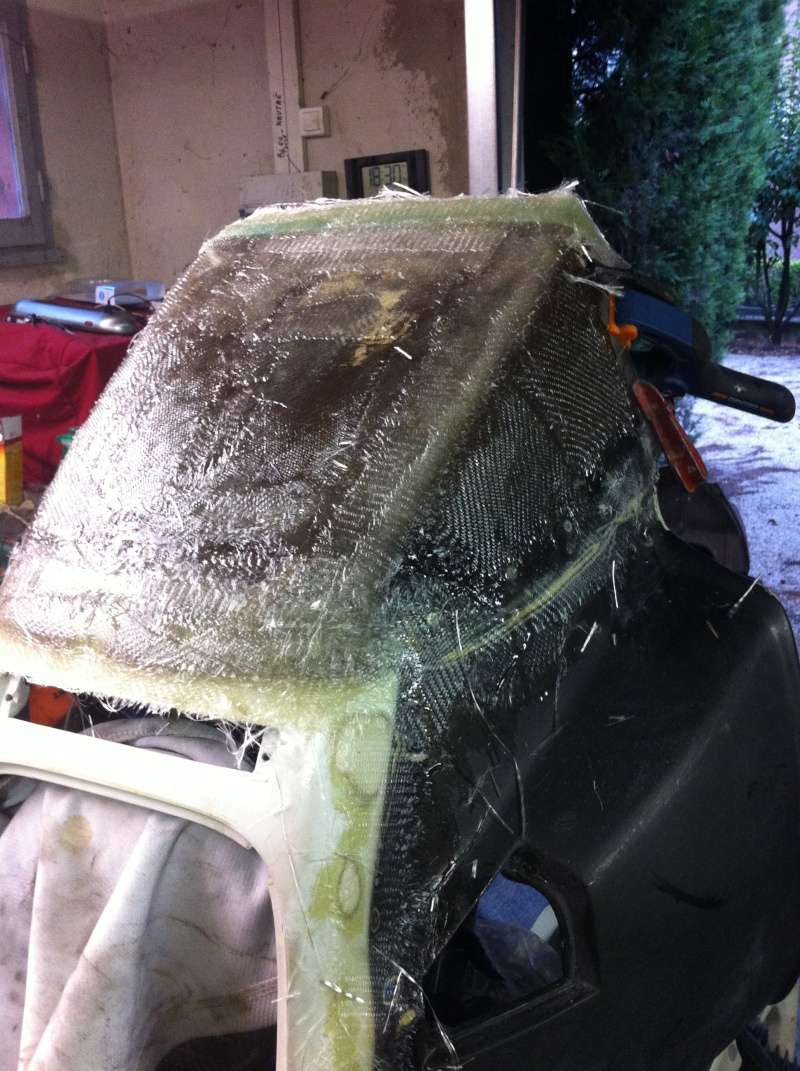

Journée résine, je prolonge le haut du carénage en hauteur pour avoir un angle droit entre les 2 bords verticaux et le haut. On verra ce que ça donne au démoulage...





avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  Mick13 le Sam 3 Oct 2015 - 22:33

Col, ça avance bien

____________________
“Due to budget constraints, the light at the end of the tunnel has been temporarily shut off. Please find your way in the dark.”
avatar
Mick13


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  L'arverne le Dim 4 Oct 2015 - 8:02

Faut une bonne ponceuse.

bien
avatar
L'arverne


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  Gastair le Dim 4 Oct 2015 - 13:13

Tout le monde ne connait pas l'inspiration choisie.
C'est mon cas... google et hop.

avatar
Gastair


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Dim 4 Oct 2015 - 15:55

Gastair a écrit:Tout le monde ne connait pas l'inspiration choisie.
C'est mon cas... google et hop.
C'est vrai que j'aurais pu l'insérer .

L'est quand même belle non coeur
La mienne le sera moins hein, mais bon j'essaie quand même


NB: comme j'ai quand même envie que la bulle serve un peu, la mienne (qui est déjà une bulle basse et pas haute) sera légèrement rehaussée plutôt qu'un pil rabattue.

Je trouve la photo ci-dessous intéressante car elle montre comment ils sont arrivés à la forme de leur "bulle"

avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  Gastair le Dim 4 Oct 2015 - 19:45

Oui elle est très réussie bien
avatar
Gastair


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Sam 10 Oct 2015 - 17:37

Après ponçage, bon les photos ne sont pas terribles avec le contre jour:



Bien entendu, il me manque un bout en haut puisque j'ai rajouté de la résine après avoir découpé.
Je referai un peu de résine. Il faut que j'en refasse pour égaliser tout ça avant un nouveau ponçage puis mastic.





avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  YATTA le Sam 10 Oct 2015 - 22:21

Top non projet
avatar
YATTA


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  YATTA le Sam 10 Oct 2015 - 22:24

Top ton projet


Dernière édition par YATTA le Sam 10 Oct 2015 - 22:29, édité 1 fois
avatar
YATTA


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  Gastair le Sam 10 Oct 2015 - 22:25

Tu vas y arriver Yatta ne stresse pas souris

beau travail ... mais à ce stade difficile de savoir ce que donnera le résultat... je suis ça bien
avatar
Gastair


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  YATTA le Sam 10 Oct 2015 - 22:30

Gastair a écrit:Tu vas y arriver Yatta ne stresse pas souris

beau travail ... mais à ce stade difficile de savoir ce que donnera le résultat... je suis ça bien
lol! lol! heu
avatar
YATTA


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Dim 11 Oct 2015 - 9:19

Gastair a écrit:beau travail ... mais à ce stade difficile de savoir ce que donnera le résultat... je suis ça bien
Tu as tout à fait raison Gastair. Je dirais même qu'à ce stade, ça ressemble à une bouse (en plus les photos sont dégueu ...).
Mais ça prend tournure, du moins ça devrait me convenir.

J'hésite à remettre en place les "oreilles" en haut du carénage, qui y sont sur la RSR. (faut dire que j'hésite car je commence à en avoir marre aussi de la résine ... ). Mais en l'état, ça me va aussi.

En parallèle, je me pose la question des compteurs.
Je trouve le bloc d'origine horrible, mais les compteurs pas mal.

Je me demande si je ne vais pas essayer de les séparer en supprimant le bloc et en adaptant chacun d'eux dans un cuvelage à réaliser (acier ou résine) en mettant des diodes à part (et une ampoule pour le témoin de charge). Mais ça va très ch... je crois, et puis l'étanchéité ...

Ou alors je prends du neuf ... .

Je vais faire qq essais si j'ai le temps pendant que la résine sèche
avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  Gastair le Dim 11 Oct 2015 - 9:57

tontons a écrit:............ Je dirais même qu'à ce stade, ça ressemble à une bouse (en plus les photos sont dégueu ...).

hahaha bien

Bon l'avantage en postant des photos ici c'est que si ça se dégradait trop, la honte t'obligerait à réagir souris
avatar
Gastair


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Dim 11 Oct 2015 - 10:38

Gastair a écrit:
tontons a écrit:............ Je dirais même qu'à ce stade, ça ressemble à une bouse (en plus les photos sont dégueu ...).

hahaha bien

Bon l'avantage en postant des photos ici c'est que si ça se dégradait trop, la honte t'obligerait à réagir souris
Oui  souris
Ca m'obligerait à persévérer ...
Et puis au pire à abandonner et à reconnaître que je n'ai pas le talent des Ritmo ... (mais ça on le savait déjà ... moque)


Cependant, certains pourraient médire alors même que ce sera(it) réussi.
En effet, il se trouve ici, non pas des salisseurs de mémoire qui feraient mieux de fermer leur claque merde -comme le dirait Francis Blanche dans le film de mon avatar-, mais des détracteurs impénitents qui se plaisent toujours à dénigrer mon toaster alors que c'est finalement une parfaite réussite.
Ils se reconnaîtront ...
avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  the thing le Dim 11 Oct 2015 - 19:51

tontons a écrit:
Et puis au pire à abandonner et à reconnaître que je n'ai pas le talent des Ritmo ... (mais ça on le savait déjà ... moque)

A 10h38 il eut un éclair de lucidité... moque
"Je fais une bouse" acte 1 - Scène 1
avatar
the thing


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Lun 12 Oct 2015 - 8:16

the thing a écrit:
tontons a écrit:
Et puis au pire à abandonner et à reconnaître que je n'ai pas le talent des Ritmo ... (mais ça on le savait déjà ... moque)

A 10h38 il eut un éclair de lucidité... moque
"Je fais une bouse" acte 1 - Scène 1

Voilà, qu'est-ce-que je disais ..., les médisants sont de retour. siffle

Même pas capable de lire l'heure ... tirelangue (c'était à 09h19, pas à 10h38 ...)



Bon j'ai repris le carénage en fin d'après midi.
Plus qu'à poncer, mastiquer, ... et poster. Tu m'en diras des nouvelles ... souris




NB: heureusement qu'il y a ici des âmes charitables qui encouragent les bonnes volontés. Elles aussi se reconnaîtront jap.
avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  the thing le Lun 12 Oct 2015 - 8:46

tontons a écrit:NB: heureusement qu'il y a ici des âmes charitables qui encouragent les bonnes volontés. Elles aussi se reconnaîtront jap.

En comparaison de certains, je ne connais pas la pitié....
avatar
the thing


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Lun 12 Oct 2015 - 8:59

the thing a écrit:
tontons a écrit:NB: heureusement qu'il y a ici des âmes charitables qui encouragent les bonnes volontés. Elles aussi se reconnaîtront jap.

En comparaison de certains, je ne connais pas la pitié....

Ni même la bienveillance souris
avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  loiclux le Lun 12 Oct 2015 - 9:03

Et vlan!
avatar
loiclux


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  the thing le Lun 12 Oct 2015 - 10:20

tontons a écrit:
the thing a écrit:
tontons a écrit:NB: heureusement qu'il y a ici des âmes charitables qui encouragent les bonnes volontés. Elles aussi se reconnaîtront jap.

En comparaison de certains, je ne connais pas la pitié....

Ni même la bienveillance souris

Quand ça te concerne? Non..... moque serremain
avatar
the thing


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Dim 18 Oct 2015 - 12:11

La suite:

Le résinage est terminé.
Ponçage grossier effectué





Fabrication d'un outil maison pour que le champ de la bulle ait la même épaisseur:





Cet après midi, une passe de sintofer pour combler les quelques manques et ponçages derrière
avatar
tontons


Revenir en haut Aller en bas

Re: Projet modif R100RS 1977 "à la façon" RSR

Message  tontons le Dim 18 Oct 2015 - 19:18

Ponçage, sintofer, ponçage:









J'ai remis après une couche de sintofer.

Plus qu'à reponcer, préparer les autres pièces et essayer de mettre en peinture.

Sauf que d'ici là, ce serait bien que je sache quoi faire pour ma selle pour pouvoir préparer le support ... Mais je ne sais toujours pas saispas
avatar
tontons
