Re: Branchement compte-tours électronique

Message  Tom Oz le Dim 26 Juin 2016 - 19:39

Bonjour Laurent, comment contrôles tu t'es compte tours ?
(Je crois bien que celui que j'ai trouvé est HS :-()
avatar
Tom Oz


Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  flatlaurent56 le Dim 26 Juin 2016 - 21:12

alimentation du compte tour sur le marron et rouge et des impulsions (et faisant toucher le + le plus rapidement possible) sur le vert
avatar
flatlaurent56


Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  Tom Oz le Dim 26 Juin 2016 - 21:17

Super, merci!
Bonne route, à bientôt. . .
avatar
Tom Oz


Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  PizzaRoller le Dim 26 Juin 2016 - 21:39

Normalement, le signal du compte tour est une masse, pas un positif.
Le rupteur met le fil noir des bobines à la masse.

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  flatlaurent56 le Dim 26 Juin 2016 - 21:51

il me semblait pourtant avoir testé avec un +  .....mais ça fait un moment,je vient d'en donner 2 a retaper a mon beauf....y'a plus qu'a attendre le retour
sur les bobines,quand le rupteur est ouvert,il doit y avoir un +  ???
avatar
flatlaurent56


Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  PizzaRoller le Lun 27 Juin 2016 - 8:49

flatlaurent56 a écrit:il me semblait pourtant avoir testé avec un +  .....mais ça fait un moment,je vient d'en donner 2 a retaper a mon beauf....y'a plus qu'a attendre le retour
sur les bobines,quand le rupteur est ouvert,il doit y avoir un +  ???

Rupteur ouvert, tu as le courant traversant les bobines. Vu pas un multimètre, tu as +12V, vu pas un autre bidule qui mange du courant pour lui, il y a beaucoup moins ...

Rupteur fermé, tu as zéro Volt.

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  msafara le Sam 2 Juil 2016 - 5:22

Salut à tous,

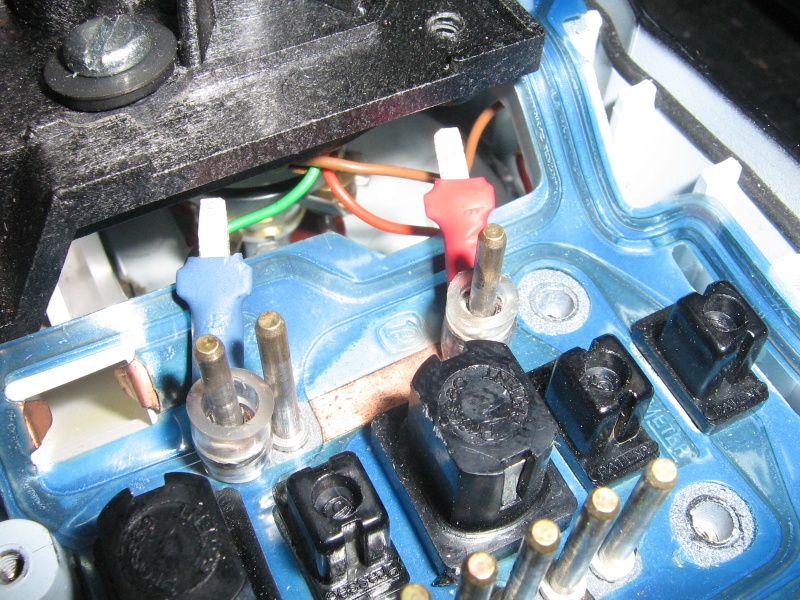

Voici mon montage:

Deux cosses soudées sur des fils enroulés et étamés. Ça me permet de glisser ce montage directement sur les broches "+" et "-" du porte ampoules. Et ce montage peut se retirer sans problème, c'est pour cela que je n'ai rien soudé directement.

Les morceaux de tuyau permettent d'isoler ce montage et en même temps de le maintenir en place par la compression du capot une fois revissé.

Le fil du signal, branché sur la bobine, sort par le bas du bloc compteurs avec une cosse pour une dépose facile.
J'ai fixé le compte tours électronique sur la platine de l'ancien compte tours mécanique, ça me permet de toujours avoir le câble monté et ainsi de "préserver" l'aspect original.
avatar
msafara


http://www.msafara.net

Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  ffrd le Sam 2 Juil 2016 - 6:37

Salut msafara  coucou
Merci du retour d'info bien
avatar
ffrd


Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  PizzaRoller le Sam 2 Juil 2016 - 8:39

Joli travail ! bien

Rien de massacré, tout démontable.

Ça fait plaisir à voir souris

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  msafara le Dim 3 Juil 2016 - 20:17

Salut François, salut PizzaRoller! coucou

Et merci!
avatar
msafara


http://www.msafara.net

Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  Tom Oz le Mer 6 Juil 2016 - 16:44

Aujourd'hui, profité de la chaleur du sud à midi pour terminer de connecter le mien.
Ma version est un peu plus. . . Manouche!
J'ai récupéré les pattes sur le circuit imprimé que j'ai récupéré avec le compte tours electro,
enfilé ces dernières sur les tiges avec des demi ressorts de stylo pour les maintenir en place,
le fil vert passe dans la gaine de l'ancien câble mécanique avec une cosse ronde en sortie du bloc instruments.
pour aller sur le condensateur d'allumage. . .Merci M0ssieur Pizza!!!
Le plus difficile aura ete de raboter le fond du cache de l'ancien compteur (celui avec le pas de vis pour le câble)
afin de l'adapter au compteur électronique, vive le Dremel!
Voilà , merci à tous, bonne route. . .
Tom.



avatar
Tom Oz


Revenir en haut Aller en bas

Re: Branchement compte-tours électronique

Message  PizzaRoller le Mer 6 Juil 2016 - 18:28

C'est pas mal du tout pour une version "manouche" bien

Au moins, l'information du régime passe toujours par le même chemin mais sous une forme différente. souris

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas
