Message  Fr@nck03 le Mer 5 Oct 2016 - 11:27

OK pour le microbillage.
Pour la peinture, je peux faire peindre les culasses comme le cadre en peinture poudre époxy au four à 200°C où il est préférable de réaliser
une peinture au pistolet. Qu'est-ce qui tiendra le mieux avec la chaleur et dans le temps ?

Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Mer 5 Oct 2016 - 13:14

evergreen a écrit:Ce qui serait sympa c'est de mettre un plan avec les côtes de ta planche a roulette pour moteur  clin
Voilà Evergreen et Slide,
Je viens de terminer un petit plan de mon support moteur maison.
Si ça peut vous aider et quelques uns d'entre vous sur le site.
ça peut être réalisé avec différents matériaux en mécano-soudé ou en assemblage par boulonnage.
J'ai fais en fonction de ce que je possédais et de mes équipements.
Restauration : c’est parti pour de nouvelles aventures - Page 3 Suppor10
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3419
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3420
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3421
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  beaujolais racer le Mer 5 Oct 2016 - 13:29

Je n'ai jamais peint les culasses.
Pour les cylindres, j'utilise de la peinture en bombe HT, que j'applique après avoir chauffé la pièce pour chaque couche.
beaujolais racer
beaujolais racer


Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Mer 5 Oct 2016 - 13:34

OK merci Beaujolais racer et ça tient bien dans le temps?
Tu n'as pas quelques éclats ou autres défauts avec la chaleur de l'échappement à proximité.
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  evergreen le Mer 5 Oct 2016 - 16:17

merci pour le plan trop cool

serremain
evergreen
evergreen


https://www.facebook.com/Bmw-R80RT-monolever-564628793726021/

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Mer 5 Oct 2016 - 19:22

La bonne nouvelle du jour.
J'arrive de chez mon cons. BMW pour lui demander les tarifs des tiges et des culbuteurs.
Et le Bingo, il y en avait 2 culbuteurs en stock et une tige et il m'a fait 60% de remise. bien
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3737

[url=https://servimg.com/view/19271078/138]Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3736[/url]
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  evergreen le Mer 5 Oct 2016 - 19:33

comme quoi avec nos épaves, il n'y a pas que des mauvaises nouvelles  clin
evergreen
evergreen


https://www.facebook.com/Bmw-R80RT-monolever-564628793726021/

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Mar 11 Oct 2016 - 22:19

Après un WE repos faute de présence à la maison, les travaux ont repris depuis lundi soir.
Décapage antirouille et peinture sur volant moteur ( l'aspect rouillé ne me plaisait pas) juste deux petites couches de bombe
couleur zinc et passage au four de la cuisine (Madame n'a pas apprécié les odeurs!!!)
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3910

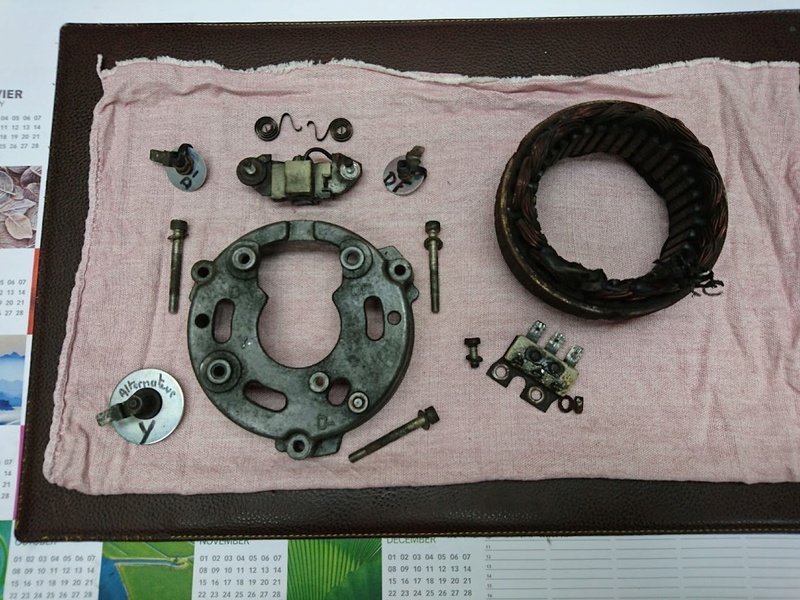

Ensuite démontage de l'alternateur, tout est oxydé et une vis à cassé dans le corps (obligé de percer et de tarauder)
comme j'ai quelques outils ce n'est pas le plus gênant.
Par contre je vais devoir acheter le stator et les annexes (porte balaies, cosses) et remplacer l'ensemble de la visserie c'est HS.
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3810

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3811
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3913

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3914


J'ai nettoyé les pistons et les cylindres car j'ai un collègue qui va me faire un relevé de métrologie pour savoir si je peux repartir avec
ou si ils sont hors tolérances.
Petit hic à nouveau sur un des cylindres ou une petite bosse (comme un petit bouton en relief) apparaît dans le premier tiers de bas du cylindre.
Je le sens avec mon doigt, c'est vraiment étrange, une photo pour illustrer mais je ne se pas si se sera suffisamment visible. Est-ce que l'un d'entre vous
à déjà observé ce phénomène ?
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3915

J'ai reçu quelques pièces dont la pompe à huile qui m’interpelle :
Sur la photo, l'ancienne pompe (rotor interne et externe bien rayés) rotor externe sur lequel je ne vois pas le coup de pointeau pour repérer
sa position. Est-ce normal ?
Puis les nouvelles pièces (toujours pas de coup de pointeau sur le rotor externe) par contre il y a une gorge (comme une rainure de clavette) mais
à l’extérieur (voir en haut sur la photo).
Les pièces viennent de chez BMW, elles ont été commandées spécifiquement pour la moto à l'aide de numéro de série et de la date du millésime.
Est-ce le nouveau modèle ou une erreur, si je peux le monter, comment positionner cette rainure (à 0h ,3h, 6h ou 9h)?
Pour le rotor la position c'est comment le creux du trou de montage avec la pente face au moteur ou à l'extérieur (visible quand il est monté) ?
Merci de vos retours.
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3911

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3912


Dernière édition par Fr@nck03 le Lun 3 Avr 2017 - 10:07, édité 1 fois
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Mer 12 Oct 2016 - 20:24

Mesures des pistons et des cylindres ce matin à l'aide de la table de mesure tridimensionnelle.
Les relevés sont très bons, étonnant vu le kilométrage (164 000 pour les cylindres et 50000 pour les pistons)
Bien sur il y a une partie négligeable sur la tolérance de la mesure mais les écarts sont très faibles.
Je vais donc partir sur un jeu de segments.
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3916
Relevé de cotes :
Pour le piston droit cote gravée : 93.97 cote mesuré :93.9712
Pour le piston gauche cote gravée : 93.97 cote mesuré :93.9608
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3917

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3923
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3918

Pour le cylindre droit origine lettre B cote théorique: 94.015 +0.01
cote mesuré à 20 mm du plan de joint supérieur : 94.0194
cote mesuré à 115 mm du plan de joint supérieur: 94.0045

Pour le cylindre gauche origine lettre B cote théorique: 94.015 +0.01
cote mesuré à 20 mm du plan de joint supérieur : 94.0141
cote mesuré à 115 mm du plan de joint supérieur: 93.9999
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3919

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3920
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Mer 12 Oct 2016 - 21:29

Entre temps après avoir remis mes carbus en état puis vendus, je viens de m'offrir deux petits Dellorto.
Avec un esprit de Café racer RT100 RS100 ...
Origine / Après nettoyage produits (Abel Auto super dégraissant Atelier)avec brosses et brosse à dents
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3533

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3534

Ils vont rejoindre le stock de pièces bien au chaud pour passer l'hiver clin

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_0515

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_0516

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_0517
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Slide le Mer 12 Oct 2016 - 21:45

Dell'orto drunken

J'aimerais vraiment essayer un 1000 avec une paire de dell, pour me rendre compte par moi-même de la différence.. C'est prévu pour la prochaine, si prochaine il y a ! jap

Slide
Slide


Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  popov1100 le Mer 12 Oct 2016 - 22:35

au cas ou, pour le montage des dell
http://www.frapi.net/

attention à la course des boisseaux
popov1100
popov1100


Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Mer 12 Oct 2016 - 23:01

Merci Popov pour les infos, j'avais déjà lu et enregistré sur le sujet mais celui-ci est très complet.
J'ai acheté mes carbus chez Mombaerts en Belgique (préparateur spécialisé de BMW) qui me les a préparé
pour que je n'ai plus à toucher aux réglages de base avec des filtres à air individuels de forme ovale (vendus avec).
Maintenant comme je voulais mettre des filtres à air coniques de marque K&N, je risque de devoir faire des petites modifs.
Merci encore.


Dernière édition par Fr@nck03 le Lun 3 Avr 2017 - 10:09, édité 1 fois
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  pockaman le Mer 12 Oct 2016 - 23:35

Pour ton cylindre, je crains que le nikasyl ne soit pas au top de se forme, vu la marche visuelle qu'il y a, et surtout la petite bosse !

Pour la pompe à huile, pour le rotor interne, il faut monter le côté avec le creux arrondi vers le moteur. Pour le rotor externe, tu t'en fiches. Les nouveaux modèles de pompe ont ce lamage sur le rotor externe.

Pour la métrologie, c'est dommage que tu n'aies pas mesuré l'ovalisation en haut, et en bas. Sur tes photos, ça laisse à penser que les cotes cylindres ont été prises parallèle à l'axe de piston : en général l'usure à cet endroit est quasi nulle. Il est beaucoup plus judicieux de faire la mesure de manière perpendiculaire à l'axe de piston : c'est là que le piston bat et que le cylindre s'use.  clin
pockaman
pockaman


http://www.pockabikes.fr

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Jeu 13 Oct 2016 - 7:34

Merci Pocka pour tes réponses:
Pour la prise des cotes je me suis appuyé sur la RTM qui précise que le cylindre doit être mesuré à 20mm et 115mm.
C'est ce que j'ai fait faire sur une douzaine de points de mesure sur la circonférence afin de déterminer le diamètre à 20mm puis à 115mm.
Mais c'est vrai que j'étais le premier surpris de constater si peu d'usure sur un moteur avec autant de kilomètres. (164000)
Pour le piston, même principe mais à 27mm pour la prise de cote.
Est-ce que la "cloque" petite bosse n'est que la première et que le risque de dégradation est inéluctable et rapidement ?
Dois-je faire reprendre des mesures sur la hauteur du cylindre pour en tirer d'autres conclusions ?
En occultant le coût de l'achat de nouveaux cylindres et pistons et d'un point de vue strictement technique te paraît-il raisonnable de repartir avec ces cylindres/pistons ?
Quels sont les risques et sans être devin combien de kilomètres approximativement penses-tu que ces cylindres/pistons puissent encaisser ?
serremain
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  pockaman le Jeu 13 Oct 2016 - 13:43

Oui, c'est bien de mesurer en haut et en bas, mais pour contrôler l'ovalisation, c'est plus pratique de prendre deux diamètres en croix à chaque hauteur. Ca donne tout de suite une idée de l'usure.
Ta manière de faire permet d'avoir une moyenne de diamètre, et donc c'est moins précis. clin

Oui, si ça cloque c'est que le traitement se décolle. Mais sans le voir en vrai, difficile de se prononcer pour tes questions !
pockaman
pockaman


http://www.pockabikes.fr

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Mer 19 Oct 2016 - 22:44

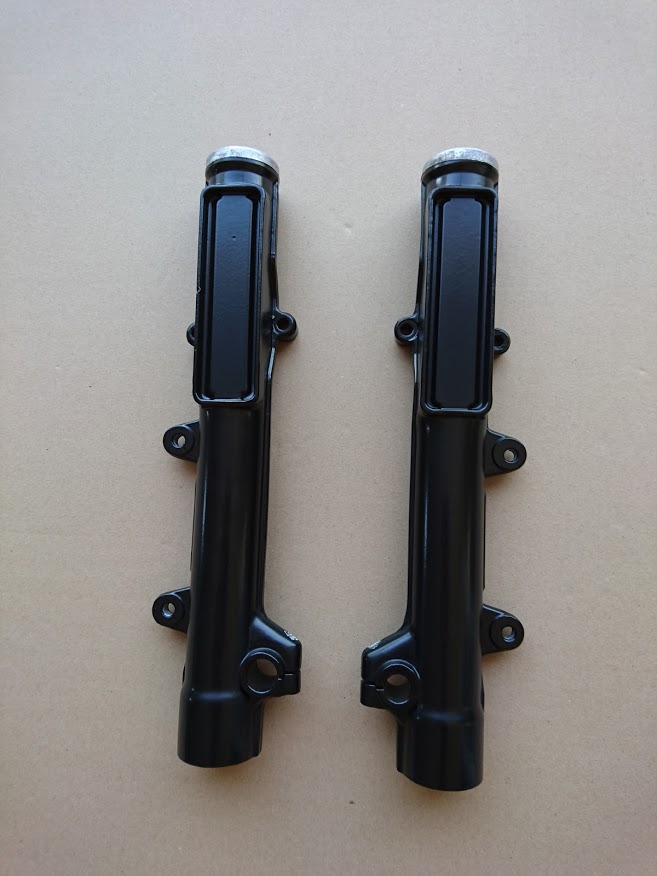

Et voilà, après sablage et préparation, réception des pièces peintes.
J'ai choisi le noir satiné que je trouve plus discret que le brillant et plus proche de l'état d'origine.
Époxy poudre cuit au four à 200°C chez SOGREMEP à Ligugé à côté de Poitiers.
Je suis très satisfait du résultat.
La béquille, c'est impressionnant quand je vois avant et après.
Avant :
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_2917




Après
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3424

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3422

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3425

Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3423



Dernière édition par Fr@nck03 le Lun 3 Avr 2017 - 10:11, édité 1 fois
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Seven le Jeu 20 Oct 2016 - 1:05

Fr@nck03 a écrit:
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3423

Les fourreaux de fourche en epoxy, j'ai jamais osé ... même bien "bouché", t'as intérêt à bien nettoyer l'intérieur, tout de même   siffle
Seven
Seven


Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  evergreen le Jeu 20 Oct 2016 - 1:54

merde, croirait que c'est neuf  clin
evergreen
evergreen


https://www.facebook.com/Bmw-R80RT-monolever-564628793726021/

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Jeu 20 Oct 2016 - 7:15

Seven a écrit:
Fr@nck03 a écrit:
Restauration : c’est parti pour de nouvelles aventures - Page 3 Dsc_3423

Les fourreaux de fourche en epoxy, j'ai jamais osé ... même bien "bouché", t'as intérêt à bien nettoyer l'intérieur, tout de même   siffle
Pas de problème.
J'avais obturé les filetages avec des vis et rondelles bien plaquées puis plusieurs couches de scotch renforcé qui tient aux hautes températures.
C'est ce que fait le professionnel pour que ça ne bouge pas pendant le sablage et la cuisson de la peinture.
Pour limiter les risques, j'avais fait redescendre le scotch en haut du fourreau, ce qui explique que ce ne soit pas peint mais comme se sera recouvert
par les soufflets ça ne me gêne pas.


Dernière édition par Fr@nck03 le Lun 3 Avr 2017 - 10:12, édité 1 fois
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Jeu 20 Oct 2016 - 7:25

evergreen a écrit:merde, croirait que c'est neuf  clin

Oui comme tu dis.
Au-delà de l'aspect neuf, c'est la régularité et homogénéité de la peinture comme si les pièces étaient enveloppées même aux endroits qui paraissent inaccessibles.
Je pense que c'est un des avantages de la poudre qui est (aimantée partout sur la pièce) lors du processus de peinture contrairement à la peinture au pistolet ou il est plus compliqué de déposer la même quantité de peinture sur les recoins et accès difficiles.
Après dans le temps et les éventuels avantages et inconvénients entre peintures pistolet ou époxy, il y tellement d'avis contradictoires sur les différents posts que je me suis fié à mon propre avis et pour le moment je suis très satisfait du résultat. souris
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Seven le Jeu 20 Oct 2016 - 11:00

Fr@nck03 a écrit:
evergreen a écrit:merde, croirait que c'est neuf  clin

Oui comme tu dis.
Au-delà de l'aspect neuf, c'est la régularité et homogénéité de la peinture comme si les pièces étaient enveloppées même aux endroits qui paraissent inaccessibles.
Je pense que c'est un des avantages de la poudre qui est (aimantée partout sur la pièce) lors du processus de peinture contrairement à la peinture au pistolet ou il est plus compliqué de déposer la même quantité de peinture sur les recoins et accès difficiles.
Après dans le temps et les éventuels avantages et inconvénients entre peintures pistolet ou époxy, il y tellement d'avis contradictoires sur les différents posts que je me suis fié à mon propre avis et pour le moment je suis très satisfait du résultat. souris
Pour moi, y a pas photo, l'époxy "à chaud" reste le mieux, ma première utilisation de l'époxy remonte à 81  old  il y avait peu de couleurs et les poudres n'étaient pas d'aussi bonne qualité, pour le rendu, qu'aujourd'hui ... ça tient très bien dans le temps ... j'ai vendu ma 69/S en 91 à un ancien concess BM Parisien, il a toujours la moto aujourd'hui, elle roule régulièrement, malgré l'age du proprio et le nombre d'autos et de motos qu'il possède, cette mob est aussi belle que lorque que je lui est vendu  yess

La belle
Restauration : c’est parti pour de nouvelles aventures - Page 3 Img03610
Seven
Seven


Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Jeu 20 Oct 2016 - 11:57

Merci Steven, tu me conforte dans le choix que j'ai fais. clin
Je souhaite peindre mes culasses en noir satiné et j'hésite pour la solution soit de l'époxy comme le cadre ou au pistolet.
Tu as une expérience ou des retours sur la peinture des pièces moteur ?
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Seven le Jeu 20 Oct 2016 - 13:53

Seven, pas Steven  moque j'ai jamais tenté l'époxy sur des pièces moteur, à cause de la chaleur, ma seule tentative a été faite sur les silencieux Lafranconi de ma Le mans, peint en noir satiné, ça n'a pas bougé, mais sur les culasses, la chaleur ne va pas se dissipée, l'époxy étant épais, un bloc moteur, en faisant extrêmement attention aux passages d'huile ou les caches culbu, ça ne posera pas de problème  bien
Seven
Seven


Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Fr@nck03 le Jeu 20 Oct 2016 - 16:55

Toutes mes excuses pour avoir écorché ton prénom, Seven.
Merci pour ton retour.
Fr@nck03
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Seven le Jeu 20 Oct 2016 - 19:48

Y a aucun problème, c'est un de mes 2 pseudo ... je roule en Seven  yess
Je vois sous ton avatar que tu roules en K1300S, perso, à sa sortie j'avais essayé la K1200R (mal bridé, dommage), j'avais adoré  yess
Seven
Seven


Revenir en haut Aller en bas

Restauration : c’est parti pour de nouvelles aventures - Page 3 Empty Re: Restauration : c’est parti pour de nouvelles aventures

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 29 Précédent  1, 2, 3, 4 ... 16 ... 29  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
