joint spi boite fuite?

Message  ludo 49 le Ven 4 Nov - 13:26

Salut à tous, J'ai un petit doute sur le joint spi de sorti de boite coté bras oscillant. Le joint est marron donc l'ancien faut-il remonter systématiquement le joint vert préconisé (23 1 21 323 681) ?
J'ai aucune idée si il y fuite ou pas (car jamais rouler) et au démontage il est gras mais peut être du à l'huile dans le bras oscillant qui remonte en fonctionnement...

Vous en pensez quoi ?

Je ne le trouve pas sur le site vdh avez vous une réf ou un autre lien ?

Merci à vous :)

ludo 49


Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  PATOCHE40 le Mer 16 Nov - 0:59

Quelle modèle ta machine et quelle année ? Bras normal ou paralever ?

Si c'est un bras normal tu peux monter le vert ref 23 12 1 232 681.  Bon après si il est gras c'est normal de toutes manières la mise à l'air libre du tunnel de transmission se fait par la boite alors cela est normal ...
avatar
PATOCHE40


http://Patoche40-2010.skyblog.com

Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  ludo 49 le Mer 16 Nov - 8:52

PATOCHE40 a écrit:Quelle modèle ta machine et quelle année ? Bras normal ou paralever ?

Si c'est un bras normal tu peux monter le vert ref 23 12 1 232 681.  Bon après si il est gras c'est normal de toutes manières la mise à l'air libre du tunnel de transmission se fait par la boite alors cela est normal ...
Merci pour ta réponse, il s'agit d'une R75/6 1975 donc bras normal ou classic plutôt. Désolé mais je ne comprend pas trop l'histoire de mise à l'air libre du tunnel qui se fait par la boite!

Du coup je n'ai pas changé vu qu'il y a de l'huile dans le bras qui peut remonter vers la boite. Il faut également un outil spécifique que je n'ai pas. Je vais donc tester et contrôle si le niveau de la boite descend.

D'ailleurs j'ai mis l'huile de pon motel vendu par VDH j'avais jamais une huile noir d'origine.

Merci

ludo 49


Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  ffrd le Mer 16 Nov - 17:52

ludo 49 a écrit:Désolé mais je ne comprend pas trop l'histoire de mise à l'air libre du tunnel qui se fait par la boite!

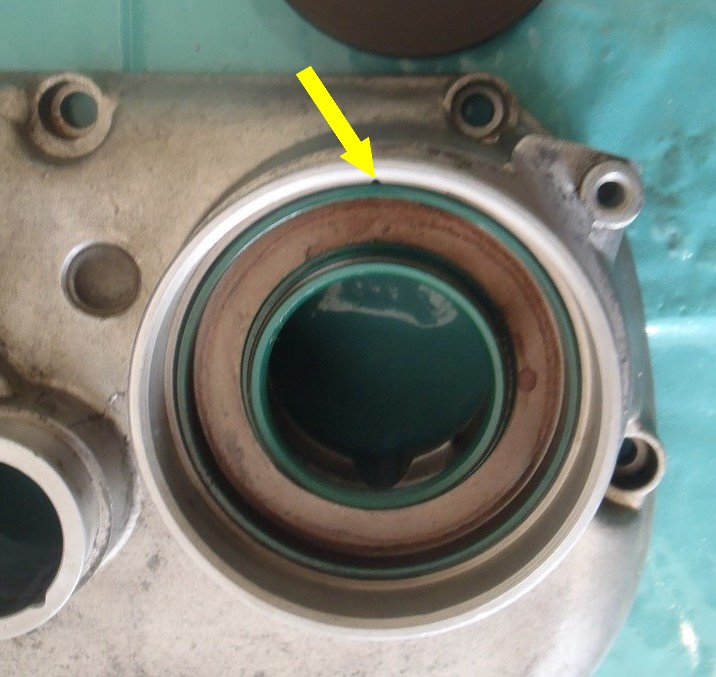

Indiqué par la flèche, ce petit orifice évacue les surpressions de la boite de vitesse par la vis creuse de fixation du câble de vitesse.
avatar
ffrd


Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  ludo 49 le Mer 16 Nov - 21:07

ffrd a écrit:
ludo 49 a écrit:Désolé mais je ne comprend pas trop l'histoire de mise à l'air libre du tunnel qui se fait par la boite!
Indiqué par la flèche, ce petit orifice évacue les surpressions de la boite de vitesse par la vis creuse de fixation du câble de vitesse.
Ha oui exact j'avais lu cette info dans mes recherches, merci :) Il faut d'ailleurs que je me penche sur le branchement du câble compteur car je ne suis pas sur d'avoir la vis creuse... et je n'ai pas de compteur non plus car il est HS. J'en profite pour poser une autre question. Est-il possible de remplacer le câble par un bouchon ou autre pour ne pas avoir de fuite?
Merci

ludo 49


Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  PATOCHE40 le Jeu 17 Nov - 1:47

Merci François tu m'as évité d'aller faire une photo d'une boite démontée  lol!
avatar
PATOCHE40


http://Patoche40-2010.skyblog.com

Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  ffrd le Jeu 17 Nov - 5:31

PATOCHE40 a écrit:Merci François tu m'as évité d'aller faire une photo d'une boite démontée.

Salut Patoche  coucou
Quand on peut rendre service... souris
avatar
ffrd


Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  Le Gros Zimm le Jeu 17 Nov - 7:15

[quote="ludo 49"][quote="ffrd"][quote="ludo 49"]Désolé mais je ne comprend pas trop l'histoire de mise à l'air libre du tunnel qui se fait par la boite![/quote]
Indiqué par la flèche, ce petit orifice évacue les surpressions de la boite de vitesse par la vis creuse de fixation du câble de vitesse.
[url=https://servimg.com/view/12529842/8029][img]https://i37.servimg.com/u/f37/12/52/98/42/orific10.jpg[/img][/url][/quote]
Ha oui exact j'avais lu cette info dans mes recherches, merci :) Il faut d'ailleurs que je me penche sur le branchement du câble compteur car je ne suis pas sur d'avoir la vis creuse... et je n'ai pas de compteur non plus car il est HS. J'en profite pour poser une autre question. Est-il possible de remplacer le câble par un bouchon ou autre pour ne pas avoir de fuite?
Merci[/quote]
Si tu veux supprimer le câble de compteur, il faudra effectivement étanchéifier l'orifice, non pas pour éviter les fuites mais surtout pour éviter que de l'eau ne rentre à l'intérieur.

Mais comme te l'a expliqué François, la vis de retenue du câble est creuse et permet la mise à l'air libre de ta BV.
Il faut donc respecter ce montage ou trouver une autre solution pour mettre une mise à l'air de la boite.

Il faut savoir que le joint du couvercle a un déflecteur qui empêche à l'huile d'être éjecté directement vers cet orifice.

Personnellement, je laisse la douille interne et la vis, je récupère le manchon caoutchouc d'étanchéité (réf. 61 13 8 080 160) sur le câble et j'y introduit à la place un tuyau caoutchouc que je fais cheminer le long de la boucle arrière, puis que je fais redescendre pour que l'autre embout du tuyau soit dirigé vers le bas. Tu peux y adjoindre un petit filtre (Désolé, mais je n'ai pas de photos).

Hoppla, a gruass t'hayma,  coucou
avatar
Le Gros Zimm


Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  ffrd le Jeu 17 Nov - 9:27

Le Gros Zimm a écrit:
ludo 49 a écrit:
ffrd a écrit:
ludo 49 a écrit:Désolé mais je ne comprend pas trop l'histoire de mise à l'air libre du tunnel qui se fait par la boite!
Indiqué par la flèche, ce petit orifice évacue les surpressions de la boite de vitesse par la vis creuse de fixation du câble de vitesse.
Ha oui exact j'avais lu cette info dans mes recherches, merci :) Il faut d'ailleurs que je me penche sur le branchement du câble compteur car je ne suis pas sur d'avoir la vis creuse... et je n'ai pas de compteur non plus car il est HS. J'en profite pour poser une autre question. Est-il possible de remplacer le câble par un bouchon ou autre pour ne pas avoir de fuite?
Si tu veux supprimer le câble de compteur, il faudra effectivement étanchéifier l'orifice, non pas pour éviter les fuites mais surtout pour éviter que de l'eau ne rentre à l'intérieur.
Mais comme te l'a expliqué François, la vis de retenue du câble est creuse et permet la mise à l'air libre de ta BV.
Il faut donc respecter ce montage ou trouver une autre solution pour mettre une mise à l'air de la boite.
Il faut savoir que le joint du couvercle a un déflecteur qui empêche à l'huile d'être éjecté directement vers cet orifice.
Personnellement, je laisse la douille interne et la vis, je récupère le manchon caoutchouc d'étanchéité (réf. 61 13 8 080 160) sur le câble et j'y introduit à la place un tuyau caoutchouc que je fais cheminer le long de la boucle arrière, puis que je fais redescendre pour que l'autre embout du tuyau soit dirigé vers le bas. Tu peux y adjoindre un petit filtre (Désolé, mais je n'ai pas de photos).

Salut Guy  coucou
Une photo du montage ?
J'ai !

J'ai bon ?
souris























Sincèrement j'ai honte,  confus
dire que je suis le premier a râler contre les pourrisages de post technique... pige pas
Mais celle là je ne m'en lasse pas...  mort de rire mort de rire mort de rire

Promis je le refais plus : jusqu’à la prochaine fois
avatar
ffrd


Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  ludo 49 le Jeu 17 Nov - 13:16

ffrd a écrit:
Le Gros Zimm a écrit:
ludo 49 a écrit:
ffrd a écrit:
ludo 49 a écrit:Désolé mais je ne comprend pas trop l'histoire de mise à l'air libre du tunnel qui se fait par la boite!
Indiqué par la flèche, ce petit orifice évacue les surpressions de la boite de vitesse par la vis creuse de fixation du câble de vitesse.
Ha oui exact j'avais lu cette info dans mes recherches, merci :) Il faut d'ailleurs que je me penche sur le branchement du câble compteur car je ne suis pas sur d'avoir la vis creuse... et je n'ai pas de compteur non plus car il est HS. J'en profite pour poser une autre question. Est-il possible de remplacer le câble par un bouchon ou autre pour ne pas avoir de fuite?
Si tu veux supprimer le câble de compteur, il faudra effectivement étanchéifier l'orifice, non pas pour éviter les fuites mais surtout pour éviter que de l'eau ne rentre à l'intérieur.
Mais comme te l'a expliqué François, la vis de retenue du câble est creuse et permet la mise à l'air libre de ta BV.
Il faut donc respecter ce montage ou trouver une autre solution pour mettre une mise à l'air de la boite.
Il faut savoir que le joint du couvercle a un déflecteur qui empêche à l'huile d'être éjecté directement vers cet orifice.
Personnellement, je laisse la douille interne et la vis, je récupère le manchon caoutchouc d'étanchéité (réf. 61 13 8 080 160) sur le câble et j'y introduit à la place un tuyau caoutchouc que je fais cheminer le long de la boucle arrière, puis que je fais redescendre pour que l'autre embout du tuyau soit dirigé vers le bas. Tu peux y adjoindre un petit filtre (Désolé, mais je n'ai pas de photos).

Salut Guy  coucou
Une photo du montage ?
J'ai !

J'ai bon ?
souris























Sincèrement j'ai honte,  confus
dire que je suis le premier a râler contre les pourrisages de post technique... pige pas
Mais celle là je ne m'en lasse pas...  mort de rire mort de rire mort de rire

Promis je le refais plus : jusqu’à la prochaine fois
hahaha  et en plus ça peut faire office de selle le bestio pratique.  bien

ludo 49


Revenir en haut Aller en bas

Re: joint spi boite fuite?

Message  ludo 49 le Jeu 17 Nov - 13:21

Le Gros Zimm a écrit:
ludo 49 a écrit:
ffrd a écrit:
ludo 49 a écrit:Désolé mais je ne comprend pas trop l'histoire de mise à l'air libre du tunnel qui se fait par la boite!
Indiqué par la flèche, ce petit orifice évacue les surpressions de la boite de vitesse par la vis creuse de fixation du câble de vitesse.
Ha oui exact j'avais lu cette info dans mes recherches, merci :) Il faut d'ailleurs que je me penche sur le branchement du câble compteur car je ne suis pas sur d'avoir la vis creuse... et je n'ai pas de compteur non plus car il est HS. J'en profite pour poser une autre question. Est-il possible de remplacer le câble par un bouchon ou autre pour ne pas avoir de fuite?
Merci
Si tu veux supprimer le câble de compteur, il faudra effectivement étanchéifier l'orifice, non pas pour éviter les fuites mais surtout pour éviter que de l'eau ne rentre à l'intérieur.

Mais comme te l'a expliqué François, la vis de retenue du câble est creuse et permet la mise à l'air libre de ta BV.
Il faut donc respecter ce montage ou trouver une autre solution pour mettre une mise à l'air de la boite.

Il faut savoir que le joint du couvercle a un déflecteur qui empêche à l'huile d'être éjecté directement vers cet orifice.

Personnellement, je laisse la douille interne et la vis, je récupère le manchon caoutchouc d'étanchéité (réf. 61 13 8 080 160) sur le câble et j'y introduit à la place un tuyau caoutchouc que je fais cheminer le long de la boucle arrière, puis que je fais redescendre pour que l'autre embout du tuyau soit dirigé vers le bas. Tu peux y adjoindre un petit filtre (Désolé, mais je n'ai pas de photos).

Hoppla, a gruass t'hayma,  coucou
Merci :) Je pense comprendre ton astuce mais la mise a l'air ce fait par la vis donc pourquoi en refaire une autre avec ton tuyau qui redescend ?
