Plaque diodé r100 1981 SVP PHOTOS

Message  constantinr60 le Ven 23 Juin 2017 - 17:21

Bonjour a tous,

Debutant en la matiere, je dois rebrancher le circuit electrique de ma moto. C'est une r100 de 1981
Le circuit a l'air complet, tout est dans le phare, relais de clignotants et relais de demarrage.
Il me reste à tout brancher sur le plaque diodé.

Quelqu'un pourrait il me faire des photos de cette plaque avec le fils branchés svp ? Pour que je vois à quoi sa ressemble, et s'il pouvait m'indiquer les fils du klaxon et des clignotants avant svp.

Merci beaucoup

constantinr60


Revenir en haut Aller en bas

Re: Plaque diodé r100 1981 SVP PHOTOS

Message  moumouille49 le Ven 23 Juin 2017 - 17:59

Je n'ai pas de photo à te proposer... Par contre , s'il en est encore temps , essaies de peindre l'intérieur du bol du phare en blanc. On y voit ensuite beaucoup plus clair quand il faut mettre le nez dans les nouilles.  old
avatar
moumouille49


Revenir en haut Aller en bas

Re: Plaque diodé r100 1981 SVP PHOTOS

Message  Dom le Ven 23 Juin 2017 - 18:28

Dans la Flatis'tech, le mémo de câblage tu chercheras dans la rubrique "électricité moteur", et les branchements de la plaquette de connexion tu trouveras jap
avatar
Dom


Revenir en haut Aller en bas

Re: Plaque diodé r100 1981 SVP PHOTOS

Message  Fr@nck03 le Ven 23 Juin 2017 - 19:49

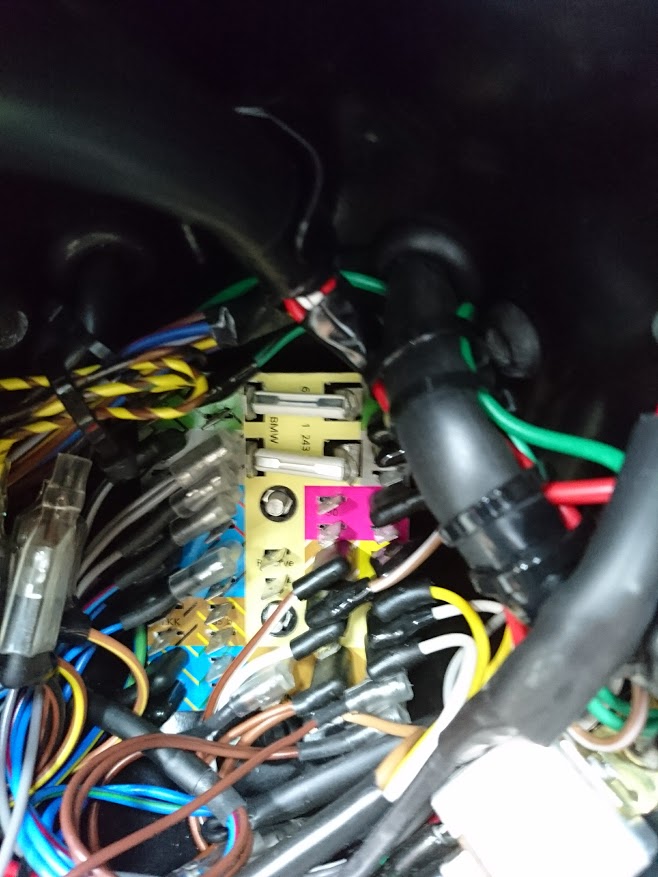

Je viens de prendre quelques photos si cela peut t'aider.
Ma machine : Une R100RT de juin 1982.
Il y a une petite modif car la diode de la plaquette est HS et j'ai mis une diode sur une mini plaquette
pour éviter de tout décâbler.


avatar
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Re: Plaque diodé r100 1981 SVP PHOTOS

Message  constantinr60 le Sam 24 Juin 2017 - 23:42

Merci pour toutes vos réponses, je vais essayer avec le memo cablage et avec les photos

constantinr60


Revenir en haut Aller en bas

Re: Plaque diodé r100 1981 SVP PHOTOS

Message  BIGJOE 35 le Dim 25 Juin 2017 - 8:18

avatar
BIGJOE 35


Revenir en haut Aller en bas

Re: Plaque diodé r100 1981 SVP PHOTOS

Message  constantinr60 le Lun 26 Juin 2017 - 12:20

Merci a tous pour votre aide, j'ai tenté hier mais pas reussi... s'il y a quelqu'un en region parisienne qui pourrait m'aider à faire ca proprement, ce serait sympa

constantinr60


Revenir en haut Aller en bas
