Re: Le chainon manquant

Message  barbe en zinc le Dim 17 Sep 2017 - 7:17

Mick13 a écrit:une chance de ....  bien

Oui,surtout que je vais rarement sur ce genre de site siffle
avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Dim 17 Sep 2017 - 7:28

On va pouvoir enfin boucher les gros trous et en faire d'autres



Realisation du passage pour le remplissage d'huile et remise en etat du becquet arriere qui avait subit une amputation à la scie à metaux



Le reservoir etait un peu fuyard



Et voilà,il ne reste plus qu'à ponçer siffle

avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Dim 17 Sep 2017 - 16:54

Comme l'episode des silent blocs du bras oscillant m'avait quelque peu fait raler   faché ,j'ai realise un montage sur cage à aiguilles en m'inspirant des derniers modeles de cadre BSA de 1971.






Il me reste plus qu'à fileter les extremites de l'axe,, mettre deux joints spi en bout des cages et realiser des rondelles pour l'etancheite laterale




Sur la Rickman ,la tension de chaine se fait part l'intermediaire de deux rondelles avec un trou excentre ,systeme tres simple qui permet d'avoir un alignement tres precis mais qui n'est pas tellement pratique à l'usage car le jeu de rondelle ne donne que deux possibilites de reglage et pour avoir toute l'amplitude de reglage il faut posseder dix jeux de rondelles appaires  siffle





avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  goeland_ le Dim 17 Sep 2017 - 17:40

Rien ne se créé... tout se transforme
Sur les supersport actuelles ont règle les hauteurs de bras de la même façon. C 'est juste en verticale drunken
avatar
goeland_


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  Seven le Lun 18 Sep 2017 - 8:25

Belle histoire, c'est bien qu'elle est atterrit chez toi  coucou
avatar
Seven


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Lun 18 Sep 2017 - 9:14

goeland_ a écrit:Rien ne se créé... tout se transforme
Sur les supersport actuelles ont règle les hauteurs de bras de la même façon. C 'est juste en verticale drunken


Ah! ,et bien cela me fait plaisir d'avoir une moto avec un peu de technique d'avant garde souris
avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Lun 18 Sep 2017 - 9:17

Seven a écrit:Belle histoire, c'est bien qu'elle est atterrit chez toi  coucou

Et oui Yves ,mais c'est surtout grace aux copains qui connaissent ma perversite envers ce type de machine hahaha
avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Lun 18 Sep 2017 - 9:40

Maintenant que ma coque a sa forme à peu pres definitive,realisation de la boucle arriere du cadre,j'ai prevu une boucle legerement basculante afin de pouvoir acceder plus facilement au remplissage d'huile et eventuellement aux composants electriques.

Reprise aussi des brasures qui ressemblaient plus à des amalgammes . siffle









Vu l'etat du nickelage,enfin ce qu'il en reste,je me suis renseigne sur un eventuel renickelage et la reponse fut negative dans tout les cas.
Effectivement les bains de decapage risquent de fragiliser les brasures avec les consequences que cela peux engendrer par la suite yaaa

Et aussi deuxieme point non negligable ,le cout total de l'operation.

Donc ce sera une peinture epoxy ,quand meme 10 fois moins cher
Pour la couleur ce sera celle utilisee sur les cadres des modeles BSA 1971,c'est à dire blanc / gris

avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Lun 18 Sep 2017 - 17:00

Demontage de la fourche,c'est une Ceriani (Rickman Question ) de 35 mm, elle est d'epoque et a bien servie  siffle

Les tubes ont un peu de galbe (entre 3 et 5 mm) redressable en principe à la presse ,mais je verrai si je trouve mieux



Comme il y avait encore de l'huile dans la fourche, il n'y a pas d'oxydation
Par contre les fourreaux sont manchonnes à l'interieur et passent  de 29 mm à 26 mm de diametre pour utiliser des ressorts de moins gros (diametre 23,5 mm) saispas




La colonne ,à part le Te inferieur qui etait monte à l'envers est en bon etat et montee sur des roulements coniques 30205 souris








Comme les tubes de fourches faisaient un peu le dos rond ,j'ai trouve des tubes "comme neuf" qui proviennent d'une fourche de 750 Laverda et pour compenser la difference de diametre des ressorts j'ai mis en place des douilles provenant d'une fourche de  Morini ,vive l'Europe


avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  goeland_ le Lun 18 Sep 2017 - 17:47

barbe en zinc a écrit:Maintenant que ma coque a sa forme à peu pres definitive,realisation de la boucle arriere du cadre,j'ai prevu une boucle legerement basculante afin de pouvoir acceder plus facilement au remplissage d'huile et eventuellement aux composants electriques.

Reprise aussi des brasures qui ressemblaient plus à des amalgammes . siffle









Vu l'etat du nickelage,enfin ce qu'il en reste,je me suis renseigne sur un eventuel renickelage et la reponse fut negative dans tout les cas.
Effectivement les bains de decapage risquent de fragiliser les brasures avec les consequences que cela peux engendrer par la suite yaaa

Et aussi deuxieme point non negligable ,le cout total de l'operation.

Donc ce sera une peinture epoxy ,quand meme 10 fois moins cher
Pour la couleur ce sera celle utilisee sur les cadres des modeles BSA 1971,c'est à dire blanc / gris

tu peux peut être essayer les Ets Zinguy a Arcueil 92

Pas vraiment donné mais boulot de qualité... et un des derniers chromeur donc nickelage en RP
avatar
goeland_


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  Francesco le Lun 18 Sep 2017 - 19:40

Sinon, plutôt que la peinture, je me disais qu'un vernis......  Suspect Ce cadre est tellement beau.
avatar
Francesco


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Lun 18 Sep 2017 - 20:07

goeland_ a écrit:tu peux peut être essayer les Ets Zinguy a Arcueil 92

Pas vraiment donné mais boulot de qualité... et un des derniers chromeur donc nickelage en RP
Salut,pour le nickelage c'est surtout un probleme de decapage du cadre,car il faut absolument retirer l'ancien et les pros que j'ai rencontre m'ont dit que cette operation risquait serieusement d'affaiblir les soudures ,meme reponse avec des potes crossman,donc je n'ai pas voulu prendre ce risque.
avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Lun 18 Sep 2017 - 20:12

Francesco a écrit:Sinon, plutôt que la peinture, je me disais qu'un vernis......  Suspect Ce cadre est tellement beau.

oui je sais bien Francesco ,j'y ai pense,mais le probleme est de retirer l'ancien nickelage,j'ai essaye à certain endroit .................c'est costaud yaaa
avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  Mick13 le Lun 18 Sep 2017 - 20:54

barbe en zinc a écrit:
goeland_ a écrit:tu peux peut être essayer les Ets Zinguy a Arcueil 92

Pas vraiment donné mais boulot de qualité... et un des derniers chromeur donc nickelage en RP
Salut,pour le nickelage c'est surtout un probleme de decapage du cadre,car il faut absolument retirer l'ancien et les pros que j'ai rencontre m'ont dit que cette operation risquait serieusement d'affaiblir les soudures ,meme reponse avec des potes crossman,donc je n'ai pas voulu prendre ce risque.

Même avis de Georges Martin

____________________
“Due to budget constraints, the light at the end of the tunnel has been temporarily shut off. Please find your way in the dark.”
avatar
Mick13


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Mar 19 Sep 2017 - 7:36

Demontage du moteur

C'est dejà un bon signe ...................cela baigne dans l'huile   yess



Aucune oxydation et pas de traces de frottement sur les carter,absence d'alternateur,l'allumage se fait avec une batterie



comme je n'ai aucune valeur de reglage sur ce moteur,j'essaye de retrouver quelques reperes pour la suite.



Bon etat de l'ensemble ,simplement de la piece d'usure à remplacer.



Comme ce moteur est d'apres 1967,il possede un tendeur de chaine primaire.

avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  Seven le Mar 19 Sep 2017 - 9:35

goeland_ a écrit:
barbe en zinc a écrit:Maintenant que ma coque a sa forme à peu pres definitive,realisation de la boucle arriere du cadre,j'ai prevu une boucle legerement basculante afin de pouvoir acceder plus facilement au remplissage d'huile et eventuellement aux composants electriques.

Reprise aussi des brasures qui ressemblaient plus à des amalgammes . siffle









Vu l'etat du nickelage,enfin ce qu'il en reste,je me suis renseigne sur un eventuel renickelage et la reponse fut negative dans tout les cas.
Effectivement les bains de decapage risquent de fragiliser les brasures avec les consequences que cela peux engendrer par la suite yaaa

Et aussi deuxieme point non negligable ,le cout total de l'operation.

Donc ce sera une peinture epoxy ,quand meme 10 fois moins cher
Pour la couleur ce sera celle utilisee sur les cadres des modeles BSA 1971,c'est à dire blanc / gris

tu peux peut être essayer les Ets Zinguy a Arcueil 92

Pas vraiment donné mais boulot de qualité... et un des derniers chromeur donc nickelage en RP
C'est Zindy 44/46 avenue Jean Jaures 94110 Arcueil
avatar
Seven


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Mar 19 Sep 2017 - 17:04

La platine d'allumage corrsepond bien à l'annee 1968 car le condensateur est integre dedans,ce systeme disparaitra l'annee d'apres.



Le boitier de culbuteurs



Le dessus de la culasse me rappele etrangement celle des Morini.
Les queues de soupapes n'ont pas l'air d'avoir trop souffert



La culasse avec sa chambre un peu particuliere ,là aussi agreable surprise au niveau de l'etat bien



Le piston est plat et apparement en cote standard .



Et le cylindre qui à l'air en excellent etat aussi,excellente nouvelle yess

avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  goeland_ le Mar 19 Sep 2017 - 17:39

Merci pour la culasse qui me titillait : chambre plate, pas de risque d'interférences des soupapes (intéressant en cross) et forme de chambre très sophistiquée jap
avatar
goeland_


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Mar 19 Sep 2017 - 18:47

goeland_ a écrit:Merci pour la culasse qui me titillait : chambre plate, pas de risque d'interférences des soupapes (intéressant en cross) et forme de chambre très sophistiquée jap

Au debut du demontage je pensais trouver le meme principe que sur les Morini avec la chambre dans le piston et je fus un peu etonne de decouvrir  l'inverse ..................on dirait presque la forme de culasse de certains diesels clin
avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Mer 20 Sep 2017 - 10:06

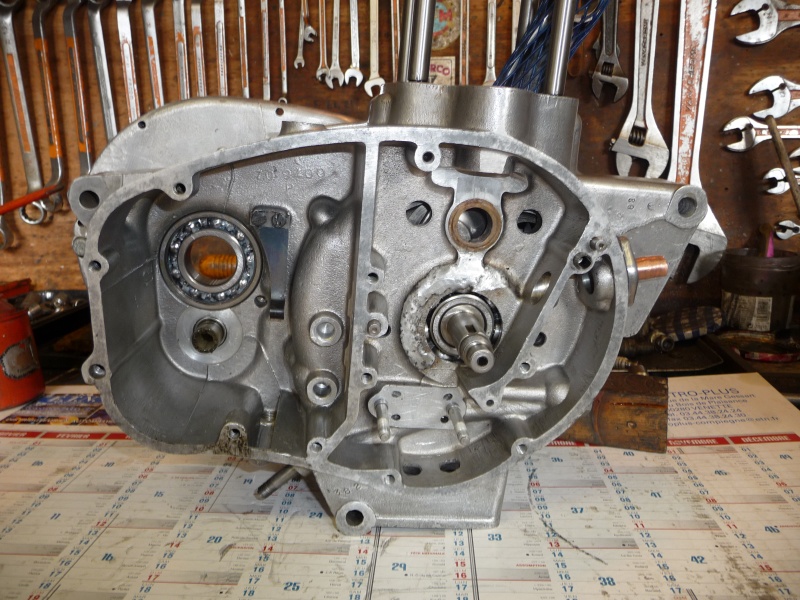

Debut du demontage du cote boite



Le kick avait du mal a descendre comme souvent sur ces monos qui ont de l'age et surtout avec des gens qui ne savent l'utiliser



Premiere surprise,un joint epais entre les deux carters En principe sur ces moteurs il n'y pas de joint de carter,le seul existant est celui du primaire.
En plus c'est tres mauvais pour le calage de boite .
Sinon pour le moment pas de vilaine surprise.




Le piston est comme neuf   ,par contre "petite reparation"  sur le carter au niveau du logement du roulement droit du vilo faché

Peut etre un roulement enfonce à la masse dans un carter froid ,ou alors un vilo en vadrouille siffle



De visu la boite à l'air de ne pas trop avoir souffert par contre pas de calage sur l'arbre secondaire.

avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Mer 20 Sep 2017 - 21:20

Le demontage se termine,maintenant retirer les roulements et tout nettoyer.............surtout avec la peinture sur les carters

Pas contre le joint de pompe à huile avait ete oublie siffle







Pour le vilo,aucun jeu dans la tete de bielle,c'est neuf.................juste un petit nettoyage de l'epurateur .



L'arbre à cames apres mesure correspond à un BSA MX de 1971,apparemment le moteur a subit des ameliorations au fil des annees.

avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Jeu 21 Sep 2017 - 10:40

Tout est pret pour le remontage du bas moteur




L'ideal pour une chauffe uniforme des carters ,une bonne Godin lol!





Plus les roulements au congelateur ,cela rentre tout seul clin
Le roulement cote distribution etait standard alors qu'il faut un C3 siffle




Et on referme la boite   souris





avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  bebert 84 le Jeu 21 Sep 2017 - 15:28

C'est déprimant à force...
Toutes tes rénovations sont des splendeurs,tes photos splendides,meme ton atelier me fait rèver....
Un jour,j'espère que tu nous parleras d'un "echec"mécanique,ça me permettra d'arrèter de baver! Twisted Evil
Bon,en fait je suis un gros jaloux qui attends avec impatience la suite. bien bien bien
En attendant,bravo winner
avatar
bebert 84


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Jeu 21 Sep 2017 - 17:54

bebert 84 a écrit:C'est déprimant à force...
Toutes tes rénovations sont des splendeurs,tes photos splendides,meme ton atelier me fait rèver....
Un jour,j'espère que tu nous parleras d'un "echec"mécanique,ça me permettra d'arrèter de baver! Twisted Evil
Bon,en fait je suis un gros jaloux qui attends avec impatience la suite. bien bien bien
En attendant,bravo winner


Merci bien ,mais je te rassures,des bourdes j'en ai fait siffle ,et cela m'arrive encore,moins souvent car comme j'ai encore de la memoire , j'evite de refaire deux fois la meme souris.

Souvent c'est du à un choix car j'essaye le plus possible de recycler les pieces et parfois cela ne tient pas toujours tres longtemps ,mais ce sont souvent des pieces qui n'occasionnent pas de grosse casse,simplement un petit moment de solitude sur le bord de la route. siffle
avatar
barbe en zinc


Revenir en haut Aller en bas

Re: Le chainon manquant

Message  barbe en zinc le Jeu 21 Sep 2017 - 18:20

Pas beaucoup de km dans le piston,je n'ai pas eu le besoin de le nettoyer
Par contre le segment de feu et celui d'etancheite ont un peu trop de jeu à la coupe (85 et 75/100) bon pour une manche de cross,mais pas pour rouler sur la route

Une chance,ces deux segments ont les memes dimensions de gorge que le BSA B50,donc j'ai ramene le diametre  de 84 à 83,5 sur d'anciens segments de B50.




Et pour le cylindre,un passage au honoir sera suffisant.



Avant le demontage j'avais essaye la boite et il n'y avait que deux vitesses qui voulaient bien passer




Dejà il manque une rondelle  de calage sur l'arbre secondaire,et sur l'arbre primaire ,la rondelle de calage du pignon de 3 eme n'est pas au bon endroit




Pompe à huile en bon etat.



Une fois remis dans le bon sens,il y a bien 4 vitesses souris
