Re: R100GS renovation totale

Message  Fr@nck03 le Dim 10 Déc 2017 - 21:16

ça peut ressembler à ça :
avatar
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Dim 10 Déc 2017 - 21:27

Je suis allé voir, dans les deux trous il y a deux petits tubes fendus qui vont au fond du trou, on les voit à peine

Un peu comme ça mais beaucoup plus fins

avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Dim 10 Déc 2017 - 21:30

Par rapport à la photo de Franck, je n'ai effectivement pas ces pions, et avec les tubes il ne reste pas beaucoup de place pour insérer quelque chose

C'est un moteur de 1989
avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  Fr@nck03 le Dim 10 Déc 2017 - 21:38

Les goupilles que tu montres sont des goupilles mécanidus ou goupille élastique
Sur nos machines, se doit-être des goupilles cylindriques qui sont montées avec le chanfrein côté bloc moteur et le rayon coté rondelle de calage.
avatar
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Dim 10 Déc 2017 - 21:39

Je n'ai pas vu ça
Ca sert à quoi exactement ?
avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Dim 10 Déc 2017 - 21:41

Ces pions peuvent sortir vers l'avant ?
avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  Fr@nck03 le Dim 10 Déc 2017 - 22:01

valérian a écrit:Je n'ai pas vu ça
Ca sert à quoi exactement ?
Sans être spécialiste, je pense que les goupilles ont plusieurs fonctions :

Maintenir la rondelle cales latérales pour la centrer et la retenir axialement lors du montage du vilebrequin.
Immobilisée en rotation cette même rondelle cales latérales pour éviter quelle tourne en même temps que le vilebrequin.
Les alésages qui reçoivent les goupilles dans le bloc moteur ne doivent pas être débouchant, donc les goupilles ne peuvent être mise en place
et sorties que vers l'extérieur. (côté volant moteur)
avatar
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Dim 10 Déc 2017 - 22:11

Je suis tombé sur ce post



Gros Zimm parle bien de mecanindus et c'est bien ce que j'ai

Je suis sûr que mon vilebrequin n'a pas bougé j'ai fait super gaffe
avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Dim 10 Déc 2017 - 22:14

Fr@nck03 a écrit:
valérian a écrit:Je n'ai pas vu ça
Ca sert à quoi exactement ?
Sans être spécialiste, je pense que les goupilles ont plusieurs fonctions :

Maintenir la rondelle cales latérales pour la centrer et la retenir axialement lors du montage du vilebrequin.
Immobilisée en rotation cette même rondelle cales latérales pour éviter quelle tourne en même temps que le vilebrequin.
Les alésages qui reçoivent les goupilles dans le bloc moteur ne doivent pas être débouchant, donc les goupilles ne peuvent être mise en place
et sorties que vers l'extérieur. (côté volant moteur)
Ok merci
Je dois pouvoir voir si la rondelle interne a bougé apres démontage des bielles
Je verrai bien
Ne pas s'affoler surtout affraid
avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Dim 10 Déc 2017 - 22:19

Et puis ce montage tient bien je vous assure

avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  Le Gros Zimm le Lun 11 Déc 2017 - 5:47

Fr@nck03 a écrit:Les goupilles que tu montres sont des goupilles mécanidus ou goupille élastique
Sur nos machines, se doit-être des goupilles cylindriques qui sont montées avec le chanfrein côté bloc moteur et le rayon coté rondelle de calage.
Ce pion n'est plus proposé, en principe, par BMW. Il était monté sur les premiers moteurs R2V.

Il a été remplacé par une goupille fendue dite "mécanindus" et qui porte la référence 07 11 9 941 433.
Elle est d'un diamètre de 4mm et d'une longueur de 26 mm (4x26).
Cette goupille fendue est valable pour l'ensemble des flats R2V.

Le principal avantage de la goupille fendue est son élasticité qui permet une introduction et surtout une extraction plus facile.

Pour le reste, tout a été dit sur son utilité et sa pose.

Hoppla, a gruass t'hayma,  coucou
avatar
Le Gros Zimm


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Lun 11 Déc 2017 - 6:35

Ok merci
Curieux, il n'y a rien dans les revues techniques sur le sujet
Heureusement il y a le flatistan
biker
avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  pockaman le Lun 11 Déc 2017 - 10:10

Fr@nck03 a écrit:
valérian a écrit:Je n'ai pas vu ça
Ca sert à quoi exactement ?
Sans être spécialiste, je pense que les goupilles ont plusieurs fonctions :

Maintenir la rondelle cales latérales pour la centrer et la retenir axialement lors du montage du vilebrequin.
Immobilisée en rotation cette même rondelle cales latérales pour éviter quelle tourne en même temps que le vilebrequin.
Les alésages qui reçoivent les goupilles dans le bloc moteur ne doivent pas être débouchant, donc les goupilles ne peuvent être mise en place
et sorties que vers l'extérieur. (côté volant moteur)
Les alésages des goupilles sont bien débouchant, car il y a une rondelle de calage aussi à l'intérieur du bloc ! Tu peux donc les enlever et les mettre par l'intérieur ou l'extérieur... si tu es motivé, car c'est monté serré !
avatar
pockaman


http://www.pockabikes.fr

Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  pockaman le Lun 11 Déc 2017 - 10:13

beaujolais racer a écrit:Bravo Frank pour ta contribution.

Il y a un truc qui m'inquiète sur cette photo: où sont les 2 pions de calage des rondelles ?


Personnellement, il n'y a rien qui me choque, les pions sont à leur place, dans les trous de la rondelle...
avatar
pockaman


http://www.pockabikes.fr

Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Lun 11 Déc 2017 - 20:58

Bonne nouvelle rien n'a bougé
Et le spi est sorti en 10 secondes

Comme quoi, il faut TOUJOURS le bon outil, et bien bosser la technique avant
yess

avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  nico79 le Lun 11 Déc 2017 - 22:10

Quand ça veut pas venir, la branlette, y a qu'ça de vrai... lang

Bien joué... biker
avatar
nico79


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Lun 18 Déc 2017 - 13:04

Suspect S'il y a encore quelque chose qui me fait vibrer en ce bas monde c'est le travail bien fait

Avant



Apres





Le chantier a commencé avec la dépose des rayons
Beaujolais m'avait prévenu de la "relative difficulté" de la tâche
Ca m'a juste pris 2 jours de boulot ... et pas le plus marrant
Il a pris la suite pour nettoyer et rayonner
Merci à Beaujolais pour son aide précieuse et ses conseils
Elle est magnifique, un travail de pro
Merci bien
avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Lun 18 Déc 2017 - 13:17

Comme une bonne nouvelle n'arrive jamais seule, j'ai également reçu mes tubes de fourche
Je les avais expédiés en belgique pour réparation chez


De Visscher Jean-Louis
Le chromage dur
http://www.motofourche.be



Avant



Apres



C'est neuf
yess

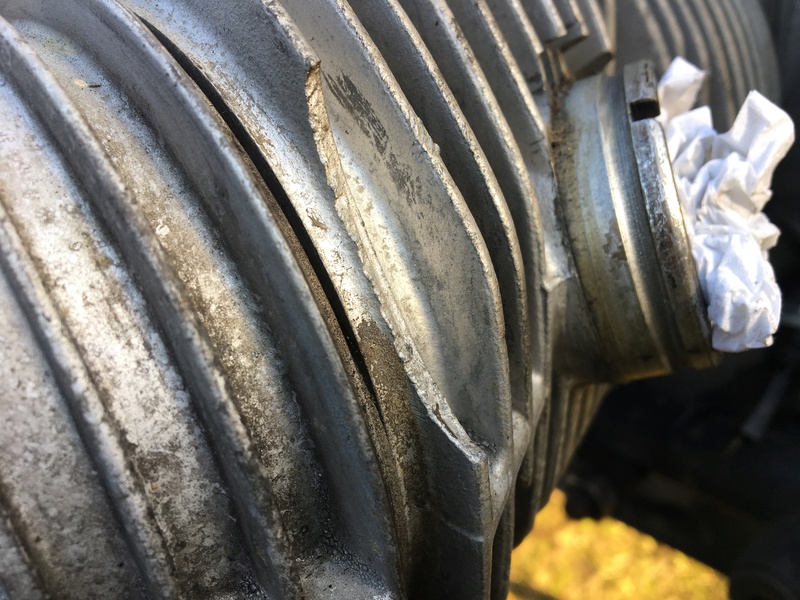

Plus que les pieces moteur parties chez pockaman (avant Marc D m'a refait un filetage de culasse et a ressoudé une ailette) et les pieces châssis en peinture a récupérer

Avant (j'ai pas encore vu après)



Et le puzzle sera complet

Vivement la suite, mais ça prendra du temps

coucou
avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  Fr@nck03 le Lun 18 Déc 2017 - 23:36

Bravo pour ton travail bien

Y a pas secret, quand on fait les efforts, que l'on a de la rigueur et un peu de monnaie pour les pièces,
nos machines finissent par être presque aussi belles que sortie d'usine, voir mieux pour certaines. clin
avatar
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Jeu 21 Déc 2017 - 19:30

J'ai récupéré les pieces peintes
Vraiment du bon boulot


avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  Gastair le Jeu 21 Déc 2017 - 19:32

Beau boulot bien
avatar
Gastair


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Jeu 21 Déc 2017 - 19:58



3 belles couleurs
avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  valérian le Jeu 21 Déc 2017 - 20:07

Petit rappel






avatar
valérian


Revenir en haut Aller en bas

Re: R100GS renovation totale

Message  Fr@nck03 le Jeu 21 Déc 2017 - 20:11

Bravo, bien
ça augure d'une superbe bécane toutes ces belles pièces.
J'ai hâte de voir le remontage. clin
avatar
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas
