Fourche R100GS truc bizarre Empty Fourche R100GS truc bizarre

Message  valérian le Dim 19 Nov 2017 - 14:21

Hello les pros
J'ai démonté ma fourche pour restauration
Elle a l'air bricolée et remontée pas comme il faut

Les ressorts ne sont pas les mêmes !
L'un avec entretoises l'autre sans
Quelqu'un connaît l'origine et les caractéristiques de ces ressorts ?
Si je dois monter les mêmes de deux côtés, je choisis plutôt quoi ?

Fourche R100GS truc bizarre Img_1410

Et j'ai un doute sur la piece interne et la rondelle : dans quel ordre et dans quel sens elles se montent ?
Merci !

Fourche R100GS truc bizarre Img_1411


Dernière édition par valérian le Dim 19 Nov 2017 - 22:36, édité 1 fois
valérian
valérian


Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  valérian le Dim 19 Nov 2017 - 14:29

C'est la piece 11 sur le schéma (côté gauche)
La partie conique est vers le haut ou vers le bas (fourche en place sur la moto) ?

Fourche R100GS truc bizarre Img_3311

Pas d'entretoises sur le schéma
D'où ça peut venir ?

Pour le côté droit je vais regarder mais je n'ai pas autant de pieces en vrai !

Encore un bricolo à la con faché
valérian
valérian


Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  Phil... le Dim 19 Nov 2017 - 15:54

des ressorts identiques dans les 2 tubes n'est pas forcement un règle absolue.
dans certaines motos, on trouve quelques fois des ressorts différents, voire pas de ressort d'un coté..
à l’extrême un tube pour la plongée, un tube pour la remontée...

bien qu'ils soient probablement identiques et que je n'aie jamais trouvé des ressorts différents sur nos R, une petite différence de ressorts ne doit pas être catastrophique.
Phil...
Phil...


http://mes2roues.over-blog.com/

Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  valérian le Dim 19 Nov 2017 - 15:58

Je vais prendre les mesures
Diamètre des ressorts notamment
valérian
valérian


Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  goeland_ le Dim 19 Nov 2017 - 18:05

Avec le diamètre du fil et nb de spires, ca permet d'évaluer la raideur du ressort clin
goeland_
goeland_


Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  sky.fred le Dim 19 Nov 2017 - 19:03

Les ressorts progressifs adaptables (du moins ceux que j'ai acheté pour ma GS) sont plus longs et se montent sans l'entretoise.
Le ressort du haut en est peut être un, mais alors pourquoi en avoir un seul ???
sky.fred
sky.fred


http://www.enduro-vintage.com

Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  Palica le Dim 19 Nov 2017 - 21:06

Phil... a écrit:à l’extrême un tube pour la plongée, un tube pour la remontée...
Ce n'est pas justement le cas des R100GS? Suspect (en fait, compression et rebond).
C'est plus frequent que l'on ne croit et encore aujourd'hui, plusieurs fourches BMW sont comme ca.

Un peu de lecture interessante:

http://largiader.com/tech/gsforks/


Dernière édition par Palica le Dim 19 Nov 2017 - 21:18, édité 3 fois

____________________
- Alors, tout s’est passé comme prévu ?
- Non, mais c’était prévu.

Storm
Palica
Palica


Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  valérian le Dim 19 Nov 2017 - 21:16

Détail du côté droit

Fourche R100GS truc bizarre Img_3326
valérian
valérian


Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  valérian le Dim 19 Nov 2017 - 21:19

Côté gauche

Fourche R100GS truc bizarre Img_1412
valérian
valérian


Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  valérian le Dim 19 Nov 2017 - 21:31

Bien entendu, les pieces réelles ne ressemblent pas du tout au schéma des revues techniques

Au début du demontage, le boulon du bas était serré à mort et bien entendu en métal plutôt mou
Le premier est venu sans trop de problème, avec dégripant et petite chauffe

Fourche R100GS truc bizarre Img_3327

Mais sur le second j'ai foiré l'empreinte quand même

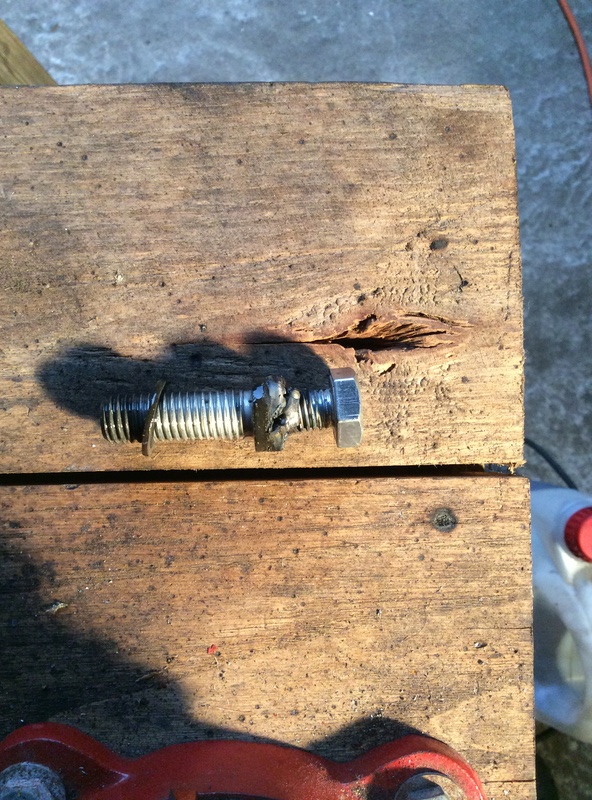

Donc système D, soudage d'un boulon sur la tête du premier et problème résolu

Fourche R100GS truc bizarre Img_3328
Fourche R100GS truc bizarre Img_3329
valérian
valérian


Revenir en haut Aller en bas

Fourche R100GS truc bizarre Empty Re: Fourche R100GS truc bizarre

Message  valérian le Dim 19 Nov 2017 - 21:35

U
Palica a écrit:
Phil... a écrit:à l’extrême un tube pour la plongée, un tube pour la remontée...
Ce n'est pas justement le cas des R100GS? Suspect (en fait, compression et rebond).
C'est plus frequent que l'on ne croit et encore aujourd'hui, plusieurs fourches BMW sont comme ca.

Un peu de lecture interessante:

http://largiader.com/tech/gsforks/
Super top merci coucou
C'est exactement ce qui me manquait
Ma fourche est donc conforme et complète
La piece alu de gauche a une partie conique et j'ai un doute sur le sens de montage
Partie conique vers le haut ou vers le bas ?
Au demontage je crois qu'elle était orientée vers le bas ?
Une idée ???

Fourche R100GS truc bizarre Img_1413
Fourche R100GS truc bizarre Img_3410
