Axe culbuteur sans repère

Message  Nico 85 le Mer 21 Mar 2018, 19:11

Salut à tous,

   Je sui proche de mon premier redémarrage moteur après une réfection complète et j'ai un gros doute sur le sens de mes axes de culbuteurs.
1 sur 4 seulement possède le fameux coup de poinçon ou la pastille alu.

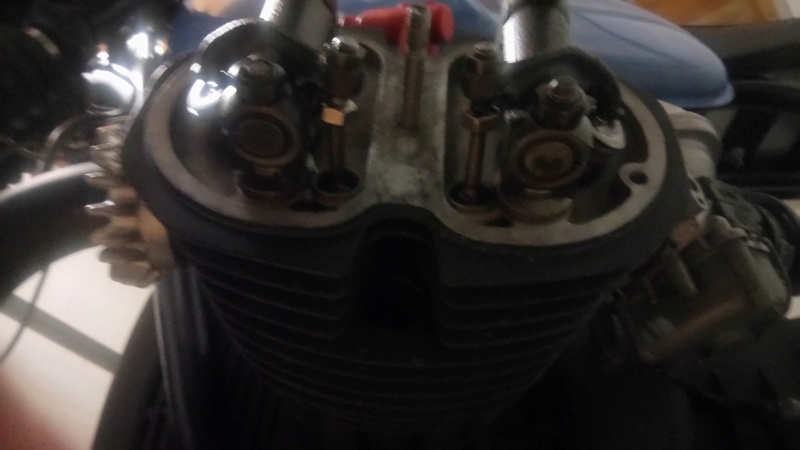

Les photos de dessous ne sont pas très parlantes mais les extrémité sont les même que celles sans trace du haut.

Ma moto est une R80 rt de 1981, auriez vous un conseil SVP?
avatar
Nico 85


Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  PizzaRoller le Mer 21 Mar 2018, 19:24

Il te faut remettre les trois autres dans le bon enseigne, il n’y en a qu’un seul dans le bon sens.

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
Doctorat Flatistanais honorifique en branchement de témoin de charge.

old  Vu mon âge et mon sale caractère, je ne réponds pas aux demandes par M.P. Le forum est là pour ça.
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  Nico 85 le Mer 21 Mar 2018, 19:40

salut PizzaRoller,

   Je serais ravis de les re placer dans le bon sens mais je n'ai aucune idée du fameux sens étant donné que je n'ai pas de détrompeurs.

Il y a t'il un moyen de connaitre leurs sens sans les repères.

sur RealOEM la différence ne semble pas flagrante.
avatar
Nico 85


Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  Fr@nck03 le Mer 21 Mar 2018, 19:58

Salut Nico 85

Si tu as un doute, tu démontes et tu vérifies que sur tes axes, les trous de passage pour l'alimentation de l'huile sont bien en haut.
Tu peux mettre un coup de pointeau pour les repérer mais avant de les monter lorsqu’ils sont sur ton établi.
Ensuite, pour vérifier, tu fais tourner ton moteur avec un cliquet ou une clé sur la vis de l'alternateur assez vite pour vérifier
que la pompe à huile débite bien et que les axes laissent passer correctement l'huile.
il faut tourner un certain temps surtout si tu as refais le moteur le temps que le circuit se recharge mais c'est un très bon test.
avatar
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  Fr@nck03 le Mer 21 Mar 2018, 20:00

quelques photos complémentaires pour mieux comprendre.
Bon courage. clin
avatar
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  Nico 85 le Mer 21 Mar 2018, 20:46

Salut Franck

   Je te remercie pour ta réponse très complète, je vais m'empresser de vérifier tout ça pour être sur à 100%.

Ton café racer est vraiment très joli. tu as fais une restauration exemplaire.
avatar
Nico 85


Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  Fr@nck03 le Mer 21 Mar 2018, 21:35

Nico 85 a écrit:Salut Franck

   Je te remercie pour ta réponse très complète, je vais m'empresser de vérifier tout ça pour être sur à 100%.

Ton café racer est vraiment très joli. tu as fais une restauration exemplaire.
Merci clin
avatar
Fr@nck03


http://www.flat-twin-bmw.com/t35334p125-restauration-cest-parti-

Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  triton65 le Ven 23 Mar 2018, 05:40

Et au passage remet les écrous et étriers dans le bon sens... Les fentes des étriers vers l'extérieurs et le côté plat des écrous en appui sur l'étrier.
avatar
triton65


http://www.guitmotorcycles.fr

Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  Nico 85 le Sam 24 Mar 2018, 09:18

salut à tous,

   Merci pour ta remarque triton, en effet ils étaient dans le mauvais sens.
J'ai fait les vérifs et les modifications hier après midi. j'en avais 1 qui n’était pas bien orienté.

en revanche j'ai trouvé un autre soucis en faisant mon réglage de câble d'embrayage. mon embrayage à du coller ma commande agit bien sur le diaphragme mais mon moteur reste en prise.
j'ai fait mon réglage d’après la doc technique. (201 a 203 mm de câble coté fourchette et garde de 1.5mm au levier)
et mon test était assez simple: moteur éteint avec 1er enclenchée, débrayè à fond et pousser la moto pour valider que tout est libre. bah pas dans mon cas! ^^

Une idée pour décoller mon disque sans avoir à déposer ma boite SVP?
avatar
Nico 85


Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  beaujolais racer le Sam 24 Mar 2018, 09:47

Nico 85 a écrit:
Une idée pour décoller mon disque sans avoir à déposer ma boite SVP?
Démarre le moteur, pousse la moto pour qu'elle avance un peu, enclenche la première et va faire un tour en maintenant le levier débrayé.
Ca va se décoincer à un moment....
avatar
beaujolais racer


Revenir en haut Aller en bas

Re: Axe culbuteur sans repère

Message  Nico 85 le Sam 24 Mar 2018, 15:21

je vais me dépêcher de finir mon câblage et je vais faire ça.
biker

merci
