Re: Ma R75/5 trouvée dans une grange

Message  sidecar44 le Mer 24 Oct 2018 - 16:27

Salut

Oui c'est normal , Tu centres le bras entre les deux roulements , tu mets les deux axe en contact sans serrer puis tu rajoutes 1/8 ème de tour de chaque coté pour mettre en légère contrainte les roulements coniques. tu bloques ensuite les contres écrous.

Didier
avatar
sidecar44


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Maxime le Mer 24 Oct 2018 - 18:40

Merci Didier je vais pouvoir procéder au serrage du contre écrou alors.

Bien avancé aujourd'hui, la belle commence à prendre forme yess

Donc bilan de la journée :
-Installation du bras oscillant (me reste juste à serrer )

-Raccordent électrique bloc moteur avant avec pose du carter de protection et installation du câble + batterie



On change le filtre à air tout pourri par un bien plus joli et tout neuf surtout


Pose des carters supérieurs avec mise en place du filtre


Un petit coup sur le dernier bloc et pose de la commande de starter flambant neuve (absente lors de mon acquisition)


Hey hop !
Voilà le tout refermé !


Installation klaxon et des derniers bidules électriques à l'avant et raccordement siffle (manque quelques cables sur la photo)


Content de moi, j'ai bien avancé aujourd'hui lang  En fait on voit surtout la différence quant on commence à réinstaller les gros morceaux... sourire

Prochaines étapes :
-Derniers raccordement électrique pour l'arrière (à part feu arrière et clignos)
-Remontage des carburateurs
-Remontage du couple conique si j'ai réussi à nettoyer les machoires du tambour.

.... (D'ailleurs si quelqu'un à sa petite idée pour le démontage de machoire.... siffle )
-Remontage des carburateurs

Maxime


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Maxime le Ven 26 Oct 2018 - 20:02

Allez ca avance doucement :
Comme prévu raccordement du reste du faisceau.
Je me demande juste où est raccordé cette cosse... vu ma tête je dirai une masse mais sans conviction... je ne la retrouve pas sur le shéma élec.


Installation :
-cadre arrière et de la poignée lève moto.
-contacteur de feu stop arrière
- installation d'un des carbu (non présent sur la photo)

Maxime


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Bac a Moule le Ven 26 Oct 2018 - 20:28

cette cosse va de la boite au - de la batterie effectivement c'est la masse.. clin
avatar
Bac a Moule


http://les-perigrinations-de-motus.over-blog.com/

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Slide le Ven 26 Oct 2018 - 20:31

Hello,

Pour moi, la cosse à œil est le plus batterie..  À confirmer par maître Pizzaroller clin

Tu aurais pu nous repeindre ce vaillant démarreur Bosch ! (le truc complètement inutile)
avatar
Slide


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Slide le Ven 26 Oct 2018 - 20:36

Bac a Moule a écrit:cette cosse va de la boite au - de la batterie effectivement c'est la masse.. clin

Le pauvre Maxime doit être perdu mort de rire

Le - batterie est relié avec un câble de masse indépendant du faisceau châssis, qui va à la vis de maintien de la douille du câble compteur, a l'extrémité de la boite (vis spécial trouée qui fait office de reniflard).

Pour moi, c'est définitivement le + batterie
avatar
Slide


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Seven le Sam 27 Oct 2018 - 14:33

Idem, c'est du POSITIF
avatar
Seven


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  PizzaRoller le Sam 27 Oct 2018 - 16:35

Mais oui, c’est le positif. Sur une /5, le positif du démarreur est normalement dissocié du faisceau principal et un fil rouge de 4 mm2 vient aussi sur la borne plus de la batterie.

Le négatif batterie est un câble de même section et de même couleur mais de 30 cm de long.

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
Doctorat Flatistanais honorifique en branchement de témoin de charge.

old  Vu mon âge et mon sale caractère, je ne réponds pas aux demandes par M.P. Le forum est là pour ça.
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Bac a Moule le Sam 27 Oct 2018 - 18:50

Donc je suis à la masse lol!  quelle idée aussi d'avoir les mêmes couleurs... hii
avatar
Bac a Moule


http://les-perigrinations-de-motus.over-blog.com/

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  PizzaRoller le Sam 27 Oct 2018 - 19:22

Ben le plus est noir et le moins est noir, c’est facile souris

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
Doctorat Flatistanais honorifique en branchement de témoin de charge.

old  Vu mon âge et mon sale caractère, je ne réponds pas aux demandes par M.P. Le forum est là pour ça.
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Bac a Moule le Sam 27 Oct 2018 - 23:35

M'enfin c'est pas compliqué :


https://www.youtube.com/watch?v=sqBLWoWT5Is
avatar
Bac a Moule


http://les-perigrinations-de-motus.over-blog.com/

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Seven le Dim 28 Oct 2018 - 0:09

hahaha hahaha hahaha
avatar
Seven


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Maxime le Lun 29 Oct 2018 - 12:23

Rolalala... oui je suis perdu lol.
Donc à l'avis général cette cosse va sur le positif batterie. Je vais regarder cela mais il me semble que le câble a du mal à dépasser les bobines alprs pour le relier à la batterie :-/

Maxime


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Bac a Moule le Lun 29 Oct 2018 - 14:13

en générale la masse va sur le moteur, en l'occurence la boite, le positif va sur le démarreur et vers le faisceau... repère cela pour te rassurer..
avatar
Bac a Moule


http://les-perigrinations-de-motus.over-blog.com/

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  PizzaRoller le Lun 29 Oct 2018 - 16:22

Ton câble devrait logiquement avoir deux extrémités, où est l'autre ?

Si c'est sur le démarreur, c'est bien le positif, si c'est sur le cul de boîte c'est la masse.

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
Doctorat Flatistanais honorifique en branchement de témoin de charge.

old  Vu mon âge et mon sale caractère, je ne réponds pas aux demandes par M.P. Le forum est là pour ça.
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Maxime le Mer 7 Nov 2018 - 20:19

Oui PZ ca va bien sur le positif.
J'ai un peu la flemme en ce moment, petit coup de mou l'hiver approche. Il faut que je me fasse violence.
Je viens de douter du câblage de mes bobines, je ne suis pas certains que j'ai effectué le bon branchement et sur le schéma il n'y a pas de + ou - indiqué...
De plus je suis une vrai bille en elec...
Les bobines son reliées entre elle sur les deux - ,sur les deux + ou l'une + et l'autre - ?
Mon cablage donne:
- fil vert
-bobine gauche
-fil noir
-bobine droite
-fil noir
Quelqu'un peut m'indiquer les bonnes bornes à connecter ?

Maxime


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  beaujolais racer le Mer 7 Nov 2018 - 20:22

Maxime a écrit:Oui PZ ca va bien sur le positif.
J'ai un peu la flemme en ce moment, petit coup de mou l'hiver approche. Il faut que je me fasse violence.
Je viens de douter du câblage de mes bobines, je ne suis pas certains que j'ai effectué le bon branchement et sur le schéma il n'y a pas de + ou - indiqué...
De plus je suis une vrai bille en elec...
Les bobines son reliées entre elle sur les deux - ,sur les deux + ou l'une + et l'autre - ?
Mon cablage donne:
- fil vert
-bobine gauche
-fil noir
-bobine droite
-fil noir
Quelqu'un peut m'indiquer les bonnes bornes à connecter ?
Les bobine sont montées en série (c'est du 6v)
Le petit fil noir de liaison relie un + à un -
Ne les branche pas en parallèle sinon tu en claques au moins une instantanément.
Pour le reste, j'ai oublié, voir Pizza
avatar
beaujolais racer


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  PizzaRoller le Mer 7 Nov 2018 - 20:58

Si tu as un fl noir de trop qui vient du faisceau, il va sur la borne 1 de la bobine de droite avec le fil qui vient de l'allumeur.
C'est le signal du compte tour.
Le petit fil dont parle bojo va de 1 de la bobine de gauche à 15 de celle de droite.
Le vert (ou plutôt vert/bleu) est censé être sur le 15 de la bobine de gauche

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
Doctorat Flatistanais honorifique en branchement de témoin de charge.

old  Vu mon âge et mon sale caractère, je ne réponds pas aux demandes par M.P. Le forum est là pour ça.
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Maxime le Jeu 8 Nov 2018 - 17:59

Bon après vérification je pense avoir installé le bon câblage, j'ai :

Arrivée côté gauche du fil vert (que vert pour moi) du faisceau principal qui se branche sur la borne 15 (positif) de la bobine gauche.
Petit câble noir de liaison qui part de la borne 1 (négatif) de la bobine gauche jusqu'à la borne 15 (positif) de la bobine droite.
Ensuite un câble noir se branche sur la borne 1 (négatif) de la bobine droite pour rentrer dans le moteur vers le condensateur d'après le schéma.

Ca correspond, tout va bien ?? Je ne vais rien faire péter ? siffle  lang


sinon aujourd'hui:
-Nettoyage du couple conique et réinstallation sur le bras oscillant,
-Mise ne place des cales pieds passager,
-Mise en place des cales pieds conducteur,
-Mise en place du frein arrière.

Maxime


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  PizzaRoller le Jeu 8 Nov 2018 - 18:13

Sur une /5, c’est tout bon.

Le vert/bleu et le noir du compte tour, c’est sur les /6 et /7  confus

____________________
Toutélectrix                 À l'âge de bière, l'homme habitait dans des tavernes ...
Doctorat Flatistanais honorifique en branchement de témoin de charge.

old  Vu mon âge et mon sale caractère, je ne réponds pas aux demandes par M.P. Le forum est là pour ça.
avatar
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Maxime le Jeu 8 Nov 2018 - 20:32

Merci m'sieur ! T'es un chef !

Maxime


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  pockaman le Jeu 8 Nov 2018 - 20:43

Il te manque visiblement la petite attache de maintien de la partie gauche de la boite à air. Du coup ça ne jointe pas bien, c'est dommage.  clin
avatar
pockaman


http://www.pockabikes.fr

Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Maxime le Sam 10 Nov 2018 - 15:51

Salut à tous !
Voilà une petite photo, la moto redevient peu à peu une moto :)

Système de frein arrière remonté mais lord du test... pas de freinage... je vais devoir resserrer le bars à l'arrière

Sinon quelle attache côté boite à air pocka ?

Maxime


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  sidecar44 le Sam 10 Nov 2018 - 16:03

Salut
Je pense qu'il parle de la patte 5 qui permet de tenir le couvercle plaqué au carter moteur

Ou alors pour la photo tu n'avais pas serrée
avatar
sidecar44


Revenir en haut Aller en bas

Re: Ma R75/5 trouvée dans une grange

Message  Maxime le Dim 11 Nov 2018 - 16:18

Effectivement je ne l'ai pas, j'en ai une vis du côté droit mais pas du côté gauche... normal ou pas je ne sais pas, surement une perte de plus par l'ancien proprio...
Sinon la remonte avance doucement,photos à venir..

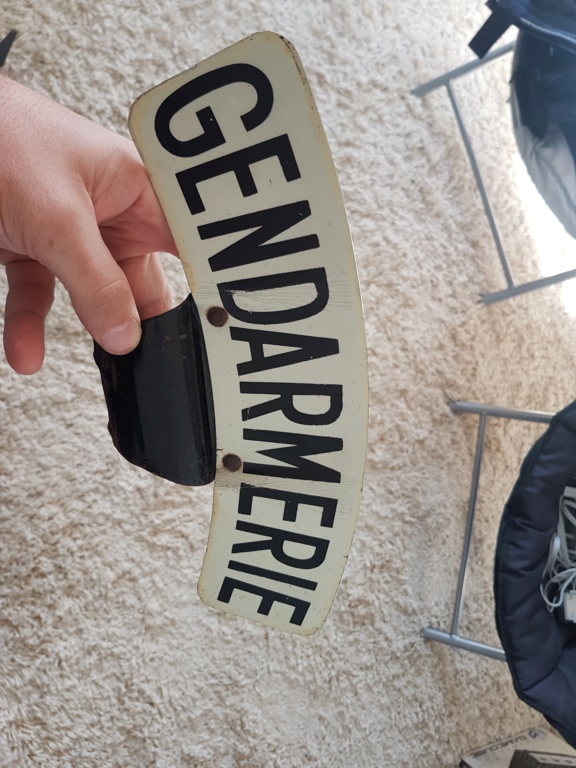

Cela n'a rien à voir avec le montage d'origine mais les amateurs de motos gendarmerie reconnaitront cette pièce qui est assez difficile à trouver.
Cadeau d'un ami :)

Maxime
