Restauration R75/5

Page 6 sur 14 Précédent  1 ... 5, 6, 7 ... 10 ... 14  Suivant

Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  R27 le Jeu 27 Déc 2018 - 20:52

phiphi a écrit:Quelles sont les cotes à contrôler ?? On m'a jamais prévenu….

Si si, mon message #97 ;-)

Pour une fois que je dis quelque chose pas trop idiot...
Souvenir d'il y a trente ans. A l'époque, je ne pouvais me payer que la revue technique.

La photo de la cale d'épaisseur entre rotor et stator m'aura marqué.

R27


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Jeu 27 Déc 2018 - 22:32

oups!!!!

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Ven 28 Déc 2018 - 22:17

Bon super ….
J'étais chez S.....R aujourd'hui et bilan :
Amortisseurs OK, pas besoin de les changer,
Embrayage changé à priori récemment donc tout est ok
Concernant la rondelle de calage, il m'en a montré quelques dizaines (voire centaines!!!) dans le même état. Les nouvelles en cuivre suppriment ce défaut de vieillissement.
Par contre, il m'a dit qu'il était inutile de changer celle de l'intérieur, elle doit être comme neuve (c'est ce qu'il a constaté sur la plupart des motos démontées).
Pb la rondelle de calage est en commande, je ne l'aurai qu'à partir du 08 Janvier...chômage technique d'ici là.

J'ai récupéré les même mis cruciformes pour ma pompe à huile (il me conseille de remonter les mêmes que l'origine)

Bonne nouvelle, je n'ai plus besoin du GPS pour aller chez lui maintenant, la voiture connait le chemin par cœur… et c'est pas fini hahaha hahaha

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  georges84fr le Ven 28 Déc 2018 - 22:45

Logique, la rondelle de calage externe prends l'intégralité de l'effort quand on actionne l'embrayage.
L'interne a moins de boulot.
georges84fr
georges84fr


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  pockaman le Ven 28 Déc 2018 - 23:04

georges84fr a écrit:Logique, la rondelle de calage externe prends l'intégralité de l'effort quand on actionne l'embrayage.
L'interne a moins de boulot.
En théorie, les pièces ne se touchent pas et sont protégées par le film d'huile. En réalité, c'est parfois différent... clin
pockaman
pockaman


http://www.pockabikes.fr

Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  georges84fr le Ven 28 Déc 2018 - 23:15

J'ai eu ce cas sur une RT il y a bien longtemps, vers la fin le moteur calait quand je debrayais.
Pourtant c'est pas l'huile qui manque a cet endroit, c'est bizarre...
georges84fr
georges84fr


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  R27 le Sam 29 Déc 2018 - 6:51

R27
R27


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Sam 29 Déc 2018 - 8:22

Intéressant, je mesurerai l'epaisseur pour voir le jeu.
Je ne pourrai le faire que que mercredi, car je suis parti en Espagne pour le reveillon.

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  R27 le Sam 29 Déc 2018 - 8:30

Bon réveillon.
R27
R27


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Sam 29 Déc 2018 - 10:40

Merci
A toi aussi Restauration R75/5 - Page 6 87769

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Mer 9 Jan 2019 - 15:12

Bonjour,
quelqu'un d'habilité pourrait il déplacer mon post dans l'onglet "restauration" svp. J'ai fait une demande en MP mais pas de succés je pleure je pleure
Comme je vais attaqué des parties autre que moteur, pour toucher un max de personne...je ne dis pas que les personnes m'ayant jusqu'à présent répondu n' ont pas d'autre compétence à parrt la mécanique ..... lol! lol!

Merci d'avance

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  PizzaRoller le Mer 9 Jan 2019 - 15:32

Voilà, c'est fait.

Ça coûte au moins une bibine bavaroise Restauration R75/5 - Page 6 4202

____________________
Restauration R75/5 - Page 6 Idee-p10 Toutélectrix   Restauration R75/5 - Page 6 569134          Restauration R75/5 - Page 6 Pizza     À l'âge de bière, l'homme habitait dans des tavernes ... Restauration R75/5 - Page 6 4202
Doctorat Flatistanais honorifique en branchement de témoin de charge.

old  Vu mon sale caractère, je ne réponds pas aux questions par M.P. Les questions se posent sur le forum.
PizzaRoller
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Mer 9 Jan 2019 - 15:50

OUHAAAAAAAAAAAAAAAAAAA quelle rapidité.... J'ai commencé à mettre de coté pour la prochaine bière du Vendredi ....je tacherai de venir....

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Sam 12 Jan 2019 - 18:02

Bon ca y est j'ai récupéré ma rondelle de calage, elle est jolie non  souris

Devinez laquelle est la neuve!!!!!
Restauration R75/5 - Page 6 Win_2077

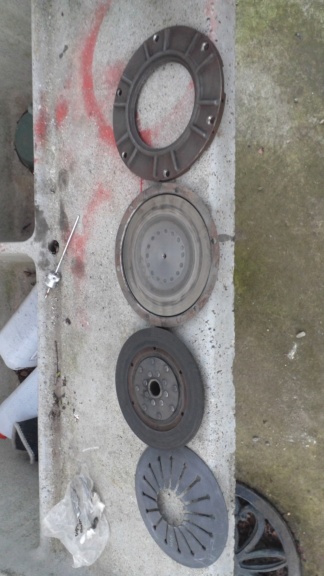

Sinon, j'ai juste fait du nettoyage, dégraissage des pièces
Restauration R75/5 - Page 6 Win_2075

Quelqu'un pourrait il me dire à quel couple je dois serrer le couvercle de la pompe à huile, car il n'est pas indiqué dane la RMT (j'ai vu 9-10 NM mais je crois que c'est pour le couvercle du filtre à huile. Sinon je serre et je m'arrête juste avant que ca fasse CRAC c'est çà confused
Restauration R75/5 - Page 6 Win_2080

Voilà l'embrayage et le volant moteur nettoyés
Restauration R75/5 - Page 6 Win_2078
Restauration R75/5 - Page 6 Win_2079
Restauration R75/5 - Page 6 Win_2076

Suite au prochain épisode…. Je suis en train de me fabriquer l'outil pour caler le volant moteur pour serrer au couple.

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  R27 le Sam 12 Jan 2019 - 18:08

phiphi a écrit:Quelqu'un pourrait il me dire à quel couple je dois serrer le couvercle de la pompe à huile

As-tu pu mesurer le jeu de la pompe ?
R27
R27


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Sam 12 Jan 2019 - 18:39

J'avais oublié Evil or Very Mad
J'ai 5/100 sur le rotor extérieur et moins de 1/10 sur l'intérieur, du coup j'ai tout bon

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Sam 12 Jan 2019 - 18:41

Sinon, pour les couple de serrage (lorsqu'on les trouve pas), je viens de trouver ca sur la RMT Haynes. Ca peut servir

Restauration R75/5 - Page 6 Couple10

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  R27 le Dim 13 Jan 2019 - 0:17

Les couples standard sont aussi indiqués dans les notices des clés dynamométriques. Ils proviennent d'une norme que j'avais trouvée sans trop de difficultés sur Internet.
R27
R27


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  R27 le Dim 13 Jan 2019 - 0:17

phiphi a écrit:J'avais oublié [smiley]https://illiweb.com/fa/i/smiles/icon_evil.gif[/smiley]
J'ai 5/100 sur le rotor extérieur et moins de 1/10 sur l'intérieur, du coup j'ai tout bon

Et en épaisseur?
R27
R27


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Dim 13 Jan 2019 - 14:55

J'arrive même pas à passer ma cale de 5/100.
Du coup je ne  la change pas. Pas contre, avez vous une idée du couple de serrage des 4 vis du couvercle?

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  PizzaRoller le Dim 13 Jan 2019 - 15:21

phiphi a écrit:J'arrive même pas à passer ma cale de 5/100.
Du coup je ne  la change pas. Pas contre, avez vous une idée du couple de serrage des 4 vis du couvercle?

M6 donc maxi 10 N.m. Avec l'empreinte cruciforme, pas facile d'utiliser une dynamo sans que la douille saute ...

____________________
Restauration R75/5 - Page 6 Idee-p10 Toutélectrix   Restauration R75/5 - Page 6 569134          Restauration R75/5 - Page 6 Pizza     À l'âge de bière, l'homme habitait dans des tavernes ... Restauration R75/5 - Page 6 4202
Doctorat Flatistanais honorifique en branchement de témoin de charge.

old  Vu mon sale caractère, je ne réponds pas aux questions par M.P. Les questions se posent sur le forum.
PizzaRoller
PizzaRoller


http://forum.bmwc1.free.fr/

Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  georges84fr le Dim 13 Jan 2019 - 16:00

Pour ces cas là j'ai une clé pifometrique graissé a l'huile de coude.
georges84fr
georges84fr


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Dim 13 Jan 2019 - 18:12

J'ai la même à la maison souris
53 ans de service et jamais en panne

phiphi


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  popov1100 le Lun 14 Jan 2019 - 7:37

ou là là

attention tu as un /5
donc il y a des choses non negociable à faire :
- changer la putain de clavette de la pompe à huile pour une neuve
- changer les vis qui fixe le volant moteur au vilo par des neuve, serrage très précis et précautionneux..... 6,5m.kg pas plus
(voir ici : http://www.flatistech.com/index.php?p=obj-download,/11+-+M%C3%A9canique+moteur/11-Vis+d%27assemblage+volant+moteur.pdf)
popov1100
popov1100


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  popov1100 le Lun 14 Jan 2019 - 7:43

j'avais pas vu que tu changé la clavette

tu trouvera le manuel d'atelier /6 ici
http://www.flat-twin-bmw.com/t1109-manuel-d-atelier-serie-6
avec tous les couples de serage
popov1100
popov1100


Revenir en haut Aller en bas

Restauration R75/5 - Page 6 Empty Re: Restauration R75/5

Message  phiphi le Lun 14 Jan 2019 - 11:35

Hé oui, j'ai changé cette foutu clavette qui est à priori le point faible de nos série 5 ( et 6 aussi même si la taille à augmenté)
J'ai le manuel de la série 5....pourquoi veux tu que je télécharge celui de la 6 ?
Par contre pour le serrage des vis (neuve) du volant moteur, c'est 58-62 Nm de préconisé...

phiphi
