R80 Bobber minimaliste, oui mais .... Empty R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:12

Bonjour,

Comme je l'avais dit dans ma présentation je vais vous faire suivre la métamorphose d'une R80 que j'ai commencé en Novembre.

Pour être clair, la fabrication de pièces de moto c'est mon métier, mais par respect pour la charte je post ici en tant que particulier et surtout fan de Flat.

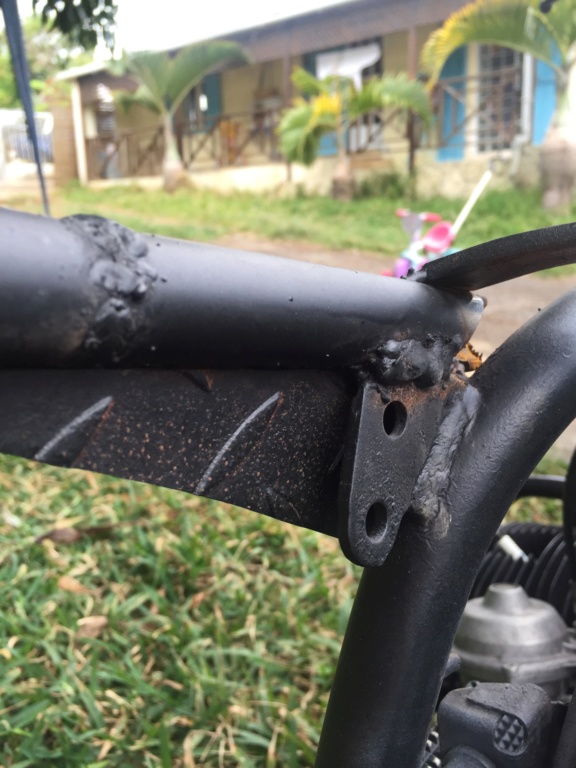

J'ai donc récupéré cette 80 G/S dans un état pour le moins confus, en cours de  prépa ou de destruction, à chacun son point de vue.

Une fourche de R1 était monté dessus, avec roulement apparent, je me suis aperçu plus tard que c'etais un roulement à bille inséré dans une cage à rouleaux ... soudure ... brefs un piège.

R80 Bobber minimaliste, oui mais .... Img_6911
R80 Bobber minimaliste, oui mais .... Img_6910
R80 Bobber minimaliste, oui mais .... Img_6912

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:19

je vais donc attaquer par assainir la bête, redemarrer le moteur qui est ok, un sale bruit de boite ... bref au boulot

R80 Bobber minimaliste, oui mais .... Img_7010
La on est à deux doigts du meurtre avec préméditation .

réusinage de l'axe et mise en place d'une paire de roulement neuf, c'est déjà un bon début !


R80 Bobber minimaliste, oui mais .... Img_7011
R80 Bobber minimaliste, oui mais .... Img_7012

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:22

un peu d'usinage encore et c est tout bon !

R80 Bobber minimaliste, oui mais .... Img_7013

entre temps le nouveau réservoir est arrivé, pas au top, mais bon on fera avec !!!


R80 Bobber minimaliste, oui mais .... Img_7210
R80 Bobber minimaliste, oui mais .... Img_7211

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:27

Les premières pièces maison sont modélisées :

un carter pour remplacer le filtre a air qui sera ensuite coulé en alu, puis les bruts de  phare et supports de selle :



R80 Bobber minimaliste, oui mais .... Img_7212
R80 Bobber minimaliste, oui mais .... Img_7214
R80 Bobber minimaliste, oui mais .... Img_7213

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:31

viennent ensuite les bruts de filtre a air et cale pieds :

R80 Bobber minimaliste, oui mais .... Img_7216
R80 Bobber minimaliste, oui mais .... Img_7215
R80 Bobber minimaliste, oui mais .... Img_7217

Super bientôt de l'usinage !!!

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:35

D'abord le phare, usiné depuis le brut ! une pièce mairesse dans la prépa d'une moto !!
R80 Bobber minimaliste, oui mais .... Img_7218
R80 Bobber minimaliste, oui mais .... Img_7219
 R80 Bobber minimaliste, oui mais .... Img_7220

il y a des légers défauts de fonderie, je les laisse, c est ma marque de fabrique !

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:37

ensuite les filtres à air ! pas question de laisser les cornets chinois, et puis soyons un peu original !

R80 Bobber minimaliste, oui mais .... Img_7222
R80 Bobber minimaliste, oui mais .... Img_7223
R80 Bobber minimaliste, oui mais .... Img_7221

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:42

J'ai aussi fait les pontets pendant que j'y etais .

R80 Bobber minimaliste, oui mais .... Img_7313
R80 Bobber minimaliste, oui mais .... Img_7312

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:47

ensuite le support de selle, le but est qu'il soit articulé pour être suspendu parce que la selle, ça va pas être du grand confort, j'usine et insere une bague en bronze et l'axe sera un axe de piston.

R80 Bobber minimaliste, oui mais .... Img_7316
R80 Bobber minimaliste, oui mais .... Img_7314
R80 Bobber minimaliste, oui mais .... Img_7315

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:50

deux ressorts de soupapes pour le rattrapage du jeux, un renvois maison et c'est tout bon !

R80 Bobber minimaliste, oui mais .... Img_7318
R80 Bobber minimaliste, oui mais .... Img_7319
R80 Bobber minimaliste, oui mais .... Img_7317

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:54

La selle est coulée ainsi que le support de phare :

R80 Bobber minimaliste, oui mais .... Img_7320
R80 Bobber minimaliste, oui mais .... Img_7322
R80 Bobber minimaliste, oui mais .... Img_7321

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 15:57

Il me faut un ressort pour suspendre la selle, j'en prends un d'amortisseur de couple de kawa, puis usinage d'un petit combiné réglable pour la précontrainte :

R80 Bobber minimaliste, oui mais .... Img_7323
R80 Bobber minimaliste, oui mais .... Img_7324
R80 Bobber minimaliste, oui mais .... Img_7325

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 16:02

ensuite je place les feux dans la selle (qui va recevoir un coussin quand même ;) ) et montage du bazar !! Euréka ça marche au top !!

R80 Bobber minimaliste, oui mais .... Img_7411
R80 Bobber minimaliste, oui mais .... Img_7412
R80 Bobber minimaliste, oui mais .... Img_7410

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 16:04

R80 Bobber minimaliste, oui mais .... Img_7413
R80 Bobber minimaliste, oui mais .... Img_7414
R80 Bobber minimaliste, oui mais .... Img_7415

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 16:06

c'est parti pour les commandes, cage à aiguille, axe en bronze et étanchéité bagues téflons :

R80 Bobber minimaliste, oui mais .... Img_7417
R80 Bobber minimaliste, oui mais .... Img_7418
R80 Bobber minimaliste, oui mais .... Img_7416

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 16:09

R80 Bobber minimaliste, oui mais .... Img_7419
R80 Bobber minimaliste, oui mais .... Img_7421
R80 Bobber minimaliste, oui mais .... Img_7420

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Ven 25 Jan 2019 - 16:11

bon voila pour aujourd hui, la suite demain, j'en suis au démontage pour faire les finitions de tout ce petit monde, avec pas mal de surprises à la clef ... une boite à refaire mais ça je le savais, mais surtout un pont hs ...

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  Palica le Ven 25 Jan 2019 - 16:13

C'est de l'art! yaaa

Honnêtement, moi qui aime les motos d'origine, ce que tu es en train de faire avec cette épave belle R80 G/S est extra-ordinaire! Un gros bravo!

____________________
- Alors, tout s’est passé comme prévu ?
- Non, mais c’était prévu.

Storm
Palica
Palica


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  Proteus le Ven 25 Jan 2019 - 17:08

Pareil, admiration! priere
Proteus
Proteus


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  Fatalan le Ven 25 Jan 2019 - 18:00

bien bien bien
Fatalan
Fatalan


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  Dom le Ven 25 Jan 2019 - 18:02

De bien belles pièces mache coeur
Dom
Dom


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  Mick13 le Ven 25 Jan 2019 - 19:25

SUPERBE !!!! J'adore toutes ces pièces coulées, un peu moins les soudures de l'ancien proprio ...
Si tu veux développer le processus du coulage des pièces en alu, on suivra ça avec plaisir

____________________
“Due to budget constraints, the light at the end of the tunnel has been temporarily shut off. Please find your way in the dark.”
Mick13
Mick13


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  Christophe Jean-Michel le Ven 25 Jan 2019 - 21:40

Mick13 a écrit:SUPERBE !!!! J'adore toutes ces pièces coulées, un peu moins les soudures de l'ancien proprio ...
Si tu veux développer le processus du coulage des pièces en alu, on suivra ça avec plaisir
+1
je suis admiratif, même si c'est ton boulot, c'est du bon boulot bien
Christophe Jean-Michel
Christophe Jean-Michel


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Sam 26 Jan 2019 - 2:38

Merci pour vos commentaires, je vais vous raconter la suite de cette histoire !

pas de soucis pour faire une petite digression sur la fabrication des pièces de fonderie !

Donc une fois que tout est en place il faut passer a l'échappement, j'avais modélisé avec du tube pvc, ceci étant, la conséquence de vouloir passer par en haut, moins de place et plus de contraintes.

Je sais que par en haut c'est pas l'idéal niveau confort et illogique question mécanique, mais sur cette moto le seul mot d'ordre c'est le look, alors ça chauffera les cuisses dans les embouteillages, La performance ? quand on me parles de perf sur une vieille mamie comme ça, je dis toujours au client c'est un peu comme acheter une Ferrari et s’inquiéter de savoir si ça consomme  souris , passe ton chemin, c'est pour la ballade et le plaisir, l'important c'est que ça claque !

R80 Bobber minimaliste, oui mais .... Img_7423
R80 Bobber minimaliste, oui mais .... Img_7422
R80 Bobber minimaliste, oui mais .... Img_7424

jean974


Revenir en haut Aller en bas

R80 Bobber minimaliste, oui mais .... Empty Re: R80 Bobber minimaliste, oui mais ....

Message  jean974 le Sam 26 Jan 2019 - 2:42

Les deux tubes se rejoignent derrière :

R80 Bobber minimaliste, oui mais .... Img_7425
R80 Bobber minimaliste, oui mais .... Img_7426
R80 Bobber minimaliste, oui mais .... Img_7427

jean974
