Rafraichissement R100GS Paris Dakar Empty Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 20:52

Bonsoir à tous,

Après plusieurs gros voyages avec ma GS j'ai décidé de la rafraichir car elle présentait des signes de fatigue assez développé  hii  Huile (bcp) à l'échappement, fuites diverses, comportement étrange à plus de 110km/h (tapis volant), ralentis aléatoire etc...

J'aimerais profiter de vos conseils alors voilà l'origine de ce topic.

L'objectif de se rafraichissement:
- Changer les pièces d'usure moteur
- Contrôle métrologique si possible (avec le peu de matos que j'ai)
- Peinture du cadre en noir à l'epoxy
- Peinture des carénages en noir brillant (noir noir noir  Twisted Evil)
- Réfection de l'amortisseur ohlins par un spécialiste + peinture en jaune de l'amortisseur
- Modification de l'étrier avant par un brembo 4 pistons (me suis fait quelques frayeurs avec les deux valises pleines dans les descentes de col).

Voilà le monstre avant le démontage:

Rafraichissement R100GS Paris Dakar Img_2017

Quelques heures après :

Rafraichissement R100GS Paris Dakar Img_2015

Le lendemain:

Rafraichissement R100GS Paris Dakar Img_2016Rafraichissement R100GS Paris Dakar Img_2021
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 20:57

Démontage des culasses et des soupapes:

Rafraichissement R100GS Paris Dakar Img_2023Rafraichissement R100GS Paris Dakar Img_2024

Avant/après décrassage du truc blanc/gris...
D'ailleurs vous savez ce que c'est? On dirait du dépôt minéral, c'était blanc gris et ça partait par plaques...  biker

Rafraichissement R100GS Paris Dakar Img_2026

Rafraichissement R100GS Paris Dakar Img_2025
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 21:01

Métrologie de la culbuterie, tout est OK pas besoin de remplacer:
Rafraichissement R100GS Paris Dakar Img_2028Rafraichissement R100GS Paris Dakar Img_2027

Le zéro n'est pas fait ci dessus :)

Test d'étanchéité avec de l'essence après le nettoyage, étanche comme une passoire! Donc rodage des soupapes:

Rafraichissement R100GS Paris Dakar Img_2030
Avant:
Rafraichissement R100GS Paris Dakar Img_2031
Après:
Rafraichissement R100GS Paris Dakar Img_2029

Test d'étanchéité à l'essence: niquel!  winner
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 21:04

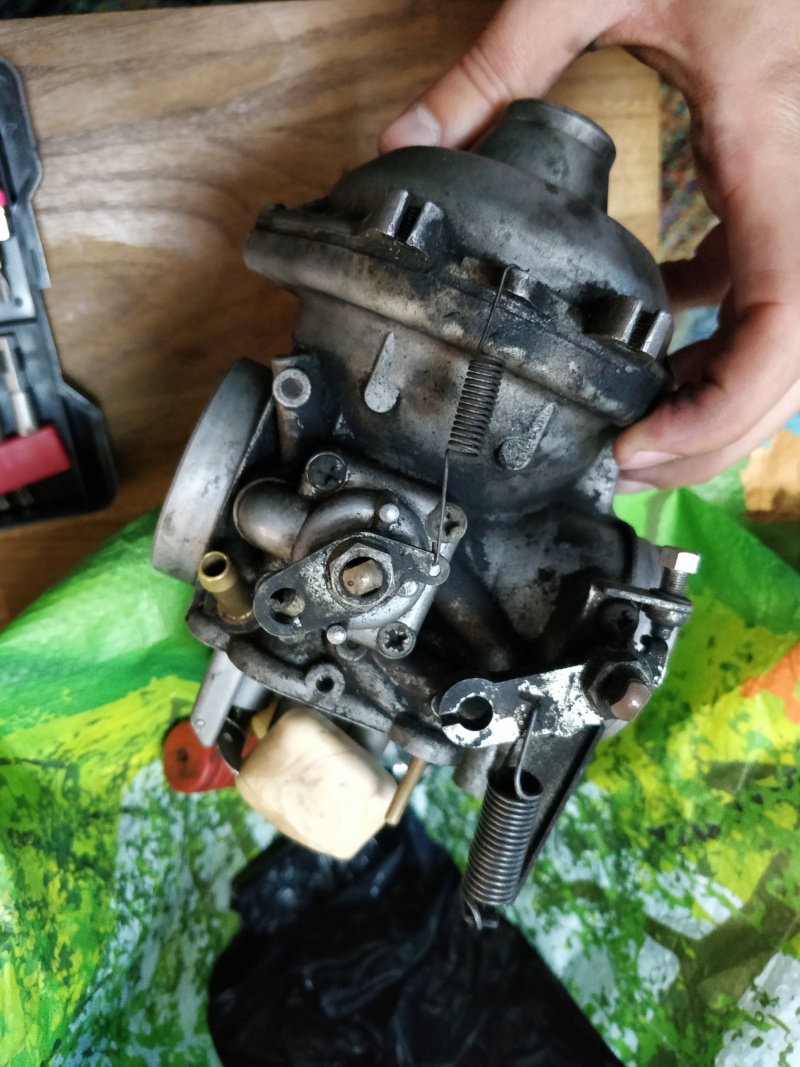

Nettoyage des carburateurs aux ultrasons + solvant.
Avant:
Rafraichissement R100GS Paris Dakar Img_2034

Après:
Rafraichissement R100GS Paris Dakar Img_2033Rafraichissement R100GS Paris Dakar Img_2032

Tous les joints remplacés par des neufs  drunken
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 21:08

Démontage de l'amorto Ohlins, à mon avis il n'a jamais été démonté pour réglage/contrôle depuis 20 ans  Suspect.
Le ressort est en peinture jaune RAL sécu, ensuite il ira en maintenance chez un pro. Changement des joints, du flexible et réglages.

Rafraichissement R100GS Paris Dakar Img_2035
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 21:13

Filtre à air:
Rafraichissement R100GS Paris Dakar Img_2036

Des mouches mortes carrément dedans  hahaha

Rafraichissement R100GS Paris Dakar Img_2037

Euh c'était pas du tout centré cette affaire??? Ca fait quoi ça? Ca augmente le balourd c'est pour ça qu'elle vibrait comme une dingue non?
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 21:22

Etrier Brembo avant le démontage / dégripage. Malgré son apparence il fonctionne parfaitement. Il va passer en peinture après usinage des deux portées.

Rafraichissement R100GS Paris Dakar Img_2038Rafraichissement R100GS Paris Dakar Img_2039

Les vis étaient tellement grippées qu'elles fumaient avec les frottements au démontage  je pleure
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 21:29

J'ai déposé le cadre et les protections pour l'epoxy.

Je suis passé chez un carrossier pour faire un devis pour les carénages, j'ai cru j'allais tomber dans les pommes quand il m'a annoncé le prix... Quel serait un ordre de grandeur pour un peinture noir brillante? Réservoir, GB avant + arrière, carénages du compteur.

Métrologie des segments, ils semblent être HS. J'ai inséré les segments dans le cylindre et j'ai mesuré l'espacement entre les deux extrémités des segments. Je suis largement en dehors des cotes  Rafraichissement R100GS Paris Dakar 569134. Les jeux dans la gorge sont bons.
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  R27 le Mar 11 Juin 2019 - 21:54

Pour les soupapes, ne vaudrait-il pas mieux les faire rectifier, avec les bons angles ?
R27
R27


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 22:03

R27 a écrit:Pour les soupapes, ne vaudrait-il pas mieux les faire rectifier, avec les bons angles ?
Je n'ai rien vu sur la RMT à ce sujet ou alors je suis passé à coté... Tu parles de quel angle?
Celui à 45 sur le schéma ci dessous? C'est vrai que je n'ai pas controlé ça, je ne sais même pas comment le mesurer. Rafraichissement R100GS Paris Dakar 569134

Tu penses qu'il a bcp bougé avec le matage?


Rafraichissement R100GS Paris Dakar Captur10
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  R27 le Mar 11 Juin 2019 - 22:09

J'aurais dû mieux détailler mon message.

Il y a certes cet angle sur la soupape.

Mais aussi l'angle sur le siège.

Je crois qu'on ne mesure pas ces angles, mais qu'on les refait si la portée est abimée.
R27
R27


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 22:23

R27 a écrit:J'aurais dû mieux détailler mon message.

Il y a certes cet angle sur la soupape.

Mais aussi l'angle sur le siège.

Je crois qu'on ne mesure pas ces angles, mais qu'on les refait si la portée est abimée.
Normalement j'ai mesuré cet angle. D'après la RMT il faut rentrer la soupape de 60mm d'un coté et de l'autre du siège, une fois en position j'ai mesuré le jeu max avec le comparateur.

J'étais dans les tolérances. Normalement c'est bon:

Rafraichissement R100GS Paris Dakar Img_2040

On voit la page en arrière plan :)

J'ai une question pour les segments. Je vois qu'il y'a plusieurs tailles de piston mais seulement une pour les segments, c'est normal?
Je peux prendre des segments sans me soucier de la taille du piston donc?

Rafraichissement R100GS Paris Dakar Captur11
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  valérian le Mar 11 Juin 2019 - 22:36

Beau boulot, elle en avait besoin
coucou
valérian
valérian


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien le Mar 11 Juin 2019 - 22:40

valérian a écrit:Beau boulot, elle en avait besoin
coucou
Haha merci, j'espère qu'elle tournera comme une horloge pour l'emmener encore plus loin!
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Gastair le Mar 11 Juin 2019 - 22:43

C'est vrai qu'elle en avait besoin... D'ailleurs t'es peut être pas obligé d'attendre la réfection des 30 ans pour faire un entretien de base comme le changement du filtre à air par exemple... Rafraichissement R100GS Paris Dakar 145644
En plus t'as les moyens et les connaissances en mécanique. saispas
Quoi qu'il en soit c'est une bonne idée que de la remettre sur pieds roues bien
Gastair
Gastair


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  R27 le Mar 11 Juin 2019 - 22:50

Bravo, beau travail.
R27
R27


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  BIGJOE 35 le Mer 12 Juin 2019 - 20:25

hello
ça me plait bien aussi..... clin
BIGJOE 35
BIGJOE 35


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien Hier à 22:03

C'est le WE alors j'en profite pour avancer et commencer le remontage. Le cadre est sorti d'epoxy. Remontage du moteur après vérification des paliers du vilo. Changement de tous les joints, paliers des bielles etc...

Adaptation de l'étrier 4 pistons BREMBO. J'ai utilisé une lime et un pied à coulisse. Ça marche pas trop mal. biker

Rafraichissement R100GS Paris Dakar Img_2041
Rafraichissement R100GS Paris Dakar Img_2042
Rafraichissement R100GS Paris Dakar Img_2045
Rafraichissement R100GS Paris Dakar Img_2044
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien Hier à 22:04

Pendant l'usinage à la mano.

Rafraichissement R100GS Paris Dakar Img_2046
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien Hier à 22:05

Colisage de l'amortisseur après peinture pour réfection par un pro

Rafraichissement R100GS Paris Dakar Img_2047
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien Hier à 22:08

Remontage du moteur et peinture plus ponçage du carter avant.

Rafraichissement R100GS Paris Dakar Img_2049
Rafraichissement R100GS Paris Dakar Img_2050
Rafraichissement R100GS Paris Dakar Img_2048
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien Hier à 22:09

Moteur en place dans le cadre  drunken Rafraichissement R100GS Paris Dakar Img_2051
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien Hier à 22:12

Euh gros problème. J'ai même pas eu le temps de serrer au couple que le carter du stator a craqué comme une chips...

Je suis officiellement à la recherche d'un stator si il y'en a un qui dort chez vous... Suspect

Rafraichissement R100GS Paris Dakar Img_2052
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  Titi_Parisien Hier à 22:14

Suite du remontage. La suite au prochain week end  je pleure

Rafraichissement R100GS Paris Dakar Img_2053
Titi_Parisien
Titi_Parisien


Revenir en haut Aller en bas

Rafraichissement R100GS Paris Dakar Empty Re: Rafraichissement R100GS Paris Dakar

Message  valérian Aujourd'hui à 7:26

Cool
Elle sera prête pour le week-end prochain
