Message  youcef le Ven 14 Juin 2019 - 23:34

bonjour à tous, j'aimerai fabriquer moi même un support  topcase pour ma R80, et j'ai une selle biplace dessus, du coup s'il y a qq1 pour m'orienter comment faire, les dimensions et pourquoi pas une video, je vous dis un grand merci d'avance,
youcef
youcef


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  jbt le Sam 15 Juin 2019 - 9:21

C'est simple: s'il n'y en a pas c'est juste que c'est pas prévu pour. Le poids se trouve en porte-à-faux à l'extrêmité de la boucle arrière qui supporte très mal la charge. Le seul top case dispo pour Monolever est tout petit, 12L de contenance, justement pour éviter la rupture.
Si tu veux bricoler un truc toi-même, prends soin de rajouter des tirants qui vont s'ancrer le plus près possible de l'axe du bras oscillant pour absorber les efforts.
jbt
jbt


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  youcef le Sam 15 Juin 2019 - 14:25

merci bien
youcef
youcef


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  Le Gros Zimm le Sam 15 Juin 2019 - 18:40

Bonjour Youcef,

j'ai acheté récemment une R100RT monolever équipé d'un support de top-case fabriqué sur mesure par un artisan.

Ça fait plus de 20 ans qu'il est dessus et n'a jamais faibli en 100 000 kms. Il n'est pas très beau d'aspect mais il a toute sa fonctionnalité. Il suffirait de le repeindre.

Je te le donnerais bien volontiers mais je ne vois pas trop comment te le faire parvenir en Algérie, surtout avec ce poids et ce volume.

Si tu as une solution pour le transport, il est à toi.

Si tu veux, je peux t'envoyer des photos.

Hoppla, a gruass t'hayma, coucou
Le Gros Zimm
Le Gros Zimm


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  Gastair le Sam 15 Juin 2019 - 19:32

youcef a écrit:j'aimerai fabriquer moi même un support  topcase pour ma R80...

Do it Youcef bien

souris
Gastair
Gastair


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  Ornach le Dim 16 Juin 2019 - 8:25

Le Gros Zimm a écrit:Bonjour Youcef,

j'ai acheté récemment une R100RT monolever équipé d'un support de top-case fabriqué sur mesure par un artisan.

Ça fait plus de 20 ans qu'il est dessus et n'a jamais faibli en 100 000 kms. Il n'est pas très beau d'aspect mais il a toute sa fonctionnalité. Il suffirait de le repeindre
Hoppla, a gruass t'hayma, coucou
Salut Gros zimm
ce serait une bonne idée de nous mettre aussi quelques photos de la bête ( Ar et profil) pour notre culture personnelle
 cela pourrait aider ceux qui veulent se lancer !
Ornach
Ornach


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  youcef le Lun 17 Juin 2019 - 9:44

merci beaucoup Le Gros Zimm, si possible des photos du support histoire que je m'insopire sur le schéma pour essayer de le reproduire,
youcef
youcef


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  jbt le Lun 17 Juin 2019 - 11:12

Gastair a écrit:
youcef a écrit:j'aimerai fabriquer moi même un support  topcase pour ma R80...

Do it Youcef bien


comment fabriquer support topcase pour R80  Giphy
jbt
jbt


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  zouaverifle le Lun 17 Juin 2019 - 13:07

C’est vrai que le jeu de mots vaut  un bien


ZR
zouaverifle
zouaverifle


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  ianzik le Lun 17 Juin 2019 - 21:39

Hello, je me permets à cause du "c'est pas fait pour c'est pour ça que ça n'existe pas".... J'en ai un kit, valises top case pour R100, tout beau (je ne l'ai pas encore monté.... Je le garde pour route longue longue). Mais ça a existé neuf en tous cas, donc "prévu pour". Les attaches sont aux mêmes points que les supports valises normaux... Si besoin de photos.... Dans quelques jours. Une bonne soirée, Y

ianzik


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  jbt le Mar 18 Juin 2019 - 6:45

Bien sûr que ça a existé...si tu en as un neuf, jette un oeil aux conditions d'utilisation, tu serais surpris par le peu de poids que permet ce porte bagages, et par conséquent le volume très réduit qu'offre le top case de 12L, le seul dispo sur la nomenclature BMW.
C'était d'ailleurs une volonté affirmée de BMW que de ne pas proposer de gros porte-bagage ou top case à l'époque, afin d'éviter à la fois la déformation de la boucle arrière (loin d'être usurpée) et les problèmes de louvoiement engendrés, volonté qui se retrouve dans le design tarabiscoté des porte-bagages n'offrant pas de surface plane pour décourager la pose d'un top-case.
jbt
jbt


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  goeland_ le Mar 18 Juin 2019 - 7:06

Il y a le Krauser en alu mais il faut l'élargir, bidouiller et surtout sur <84, on ne peut plus ouvrir la selle (et il est fragile)
goeland_
goeland_


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  Le Gros Zimm le Mar 18 Juin 2019 - 8:53

J'ai voulu mettre des photos de mon support mas je n'y arrive pas! la procédure  a changé?  saispas

Hoppla, a gruass t'hayma,  coucou
Le Gros Zimm
Le Gros Zimm


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  youcef le Mar 18 Juin 2019 - 11:09

sympa, merci
youcef
youcef


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  Gastair le Mar 18 Juin 2019 - 18:05

Le Gros Zimm a écrit:J'ai voulu mettre des photos de mon support mas je n'y arrive pas! la procédure  a changé?  saispas

Hoppla, a gruass t'hayma,  coucou


Non... saispas
comment fabriquer support topcase pour R80  530-9610
Gastair
Gastair


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  gunthar le Mar 18 Juin 2019 - 21:24

Quand on a les valises et supports valises des premières RT bi amortisseurs, avec valises rectangulaires et symétriques (ci dessous), il y a une version de ces supports valises avec une patte sur la partie horizontale supérieure qui permet de raccorder un porte bagage prévu pour, un modèle conventionnel en tube chromé avec un arceau de maintien pour le passager. Les haubans du porte-bagages viennent prendre appui sur ces pattes.
Je suppose que ça charge moins la boucle arrière, moins en porte à faux en tout cas.

Sur les RT1, trop charger le porte bagages, expose d'abord, avant de péter la boucle AR, à casser le cadre de la selle : la partie fixe solidaire de la boucle. Sur la mienne, ça a déjà été réparé et renforcé avec un plaque d'alu.

N'ayant pas trouvé ces supports à pattes, j'ai installé, sur les conseils de Nortonton qui avait ainsi équipé sa RT rouge, le support de top case que Givi vend (toujours !) pour les K100/K75. Ca m'a permis d'y bricoler l'installation d'un vieux top case Krauser qui doit faire dans les 35 litres.
Voici ce que ça donne
[img]comment fabriquer support topcase pour R80  Img_4110[/img].
Mais pour rejoindre JBT, faut pas trop le charger pour la tenue de route : un casque, un duvet, des pulls, combines de pluie, mais pas des packs de bière ni même des bouquins sinon ça se ressent énormément à la conduite.

gunthar


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  Ornach le Mar 18 Juin 2019 - 22:41

gunthar a écrit:.../....
comment fabriquer support topcase pour R80  <a href=comment fabriquer support topcase pour R80  Img_4110" />.
.../... ça se ressent énormément à la conduite.
De toute façon, avec même avec les valises Touring seules, un peu chargées, "ça se ressent", comme tu dis...
Au dessus de 130, 140, ça se balade gentiment du cul. (vers 160 ça se calme) Rien de méchant, mais désagréable dans les grandes courbes
Dans les livrets de bord de la R100 mono comme bi amorto, rubrique conduite  BMW précise
- 130 max avec système porte bagages installé.
- 10 kg max par valise ( en vacances j'ai souvent plus de 20kg et ça le fait si les cadres sont renforcés )
- Charge max sur le porte bagage 5kg !
donc le simple fait d'y mettre un top case et tu n'as plus de charge utile ! clin
Ornach
Ornach


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  R27 le Mer 19 Juin 2019 - 0:08

Le Gros Zimm a écrit:J'ai voulu mettre des photos de mon support mas je n'y arrive pas! la procédure  a changé?  [smiley]https://7img.net/users/2514/53/17/77/smiles/303902.gif[/smiley]

Hoppla, a gruass t'hayma,  [smiley]https://7img.net/users/2514/53/17/77/smiles/127798.gif[/smiley]

C'était en panne.
R27
R27


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  R27 le Mer 19 Juin 2019 - 8:44

Le forum est réparé, on peut à nouveau ajouter des photos.
R27
R27


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  gunthar le Mer 19 Juin 2019 - 22:29

Ornach a écrit:
gunthar a écrit:.../....
comment fabriquer support topcase pour R80  <a href=comment fabriquer support topcase pour R80  Img_4110" />.
.../... ça se ressent énormément à la conduite.
De toute façon, avec même avec les valises Touring seules, un peu chargées, "ça se ressent", comme tu dis...
Au dessus de 130, 140, ça se balade gentiment du cul. (vers 160 ça se calme) Rien de méchant, mais désagréable dans les grandes courbes
Dans les livrets de bord de la R100 mono comme bi amorto, rubrique conduite  BMW précise
- 130 max avec système porte bagages installé.
- 10 kg max par valise ( en vacances j'ai souvent plus de 20kg et ça le fait si les cadres sont renforcés )
- Charge max sur le porte bagage 5kg !
donc le simple fait d'y mettre un top case et tu n'as plus de charge utile ! clin
Même valises bien chargées, la mienne ne bouge ni ne se dandine. J'ai pris une fois, retour de week-end, donc bien chargé, un bon 170-180 pour voir et étais surpris de la tenue de cap. Je n'avais que le petit top case d'origine à l'époque mais ça ne devait pas changer grand chose. Amortisseur Koni et Michelin Pilot Actif.
Sinon, pour info, le "grand" Krauser est bien plus léger (1,5 kg en moins de mémoire) que le petit top case d'origine avec sa plaque de verrouillage en gros acier, son dosseret et sa fabrication à l'épreuve de la grêle. Le Krauser, léger comme une plume, on l'ouvrirait avec un cutter d'écolier.

gunthar


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  Ornach le Mer 19 Juin 2019 - 23:15

Nous ne parlons pas de la même machine : 1983 double amorto versus mono bras
mais nous sommes d'accord: vers 160, ça se calme ! clin
Ornach
Ornach


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  Yvon le Jeu 20 Juin 2019 - 10:40

Salut,

voilà comment est monté mon top sur mon 100RT/1 si ca peut donner des idées...

comment fabriquer support topcase pour R80  Img_5911
comment fabriquer support topcase pour R80  Img_5912
Yvon
Yvon


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  gunthar le Jeu 20 Juin 2019 - 13:43

Ornach a écrit:Nous ne parlons pas de la même machine : 1983 double amorto versus mono bras
Je n'osais pas te le rappeler...

gunthar


Revenir en haut Aller en bas

comment fabriquer support topcase pour R80  Empty Re: comment fabriquer support topcase pour R80

Message  Le Gros Zimm le Ven 21 Juin 2019 - 10:24

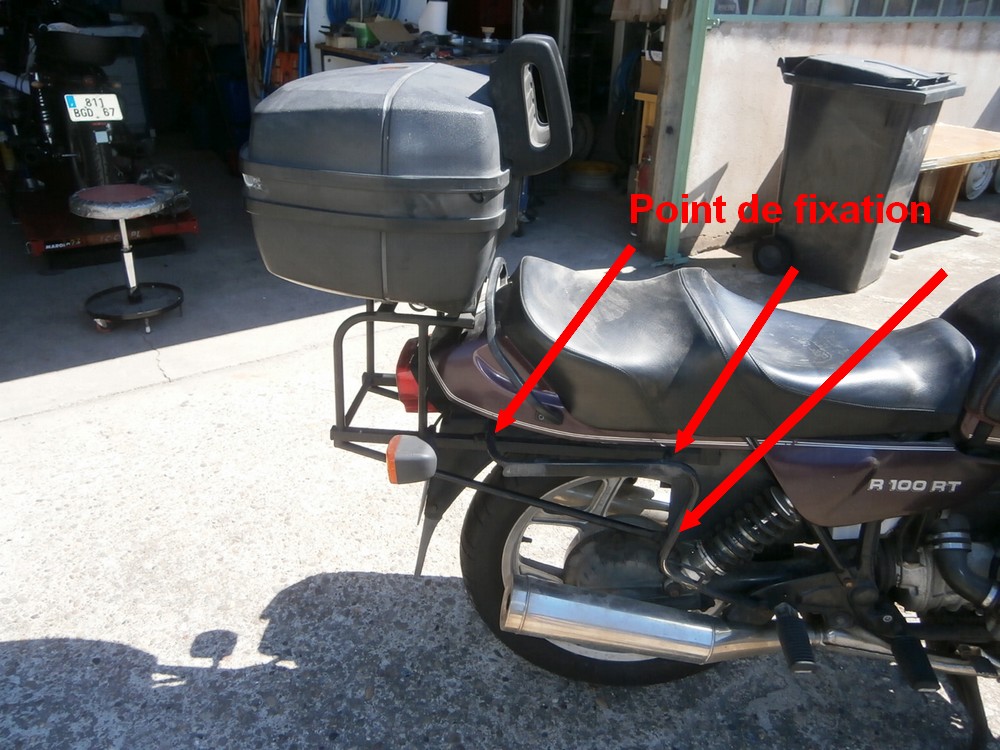

Voici le support de top case artisanal installé sur une R100 Monolever "sortie de grange" (ou plutôt d'un garage.

Ce support vient se fixer à trois endroits, dont deux sur les supports latéraux des valises latérales d'origine BMW. Ces supports en Z ont été modifiés en conséquence.

Il est à noter qu'une des pattes de fixation est cassée et que, lorsque je l'ai démonté de la moto, il y avait une certaine tension.
Était-ce dû à un mauvais ajustage au départ ou à un choc
comment fabriquer support topcase pour R80  P6170320
comment fabriquer support topcase pour R80  P6170318
comment fabriquer support topcase pour R80  P6170319
comment fabriquer support topcase pour R80  P6170321
comment fabriquer support topcase pour R80  P6170323
comment fabriquer support topcase pour R80  P6170322
